Paso 2: Soporte para el ventilador de enfriamiento

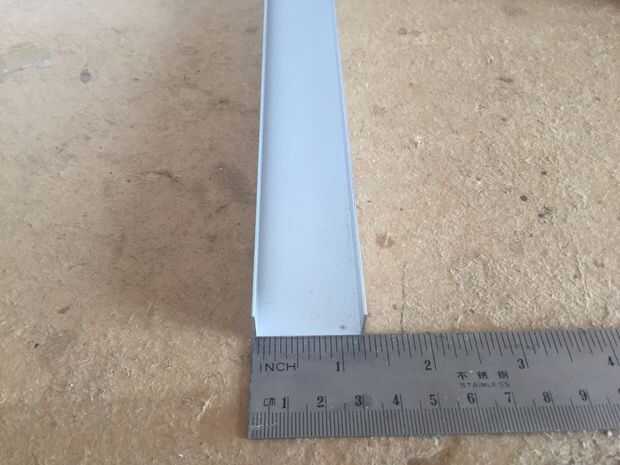

Soporte para el ventilador de enfriamiento se hizo con canal en U de aluminio (una y un cuarto pulgadas de ancho).

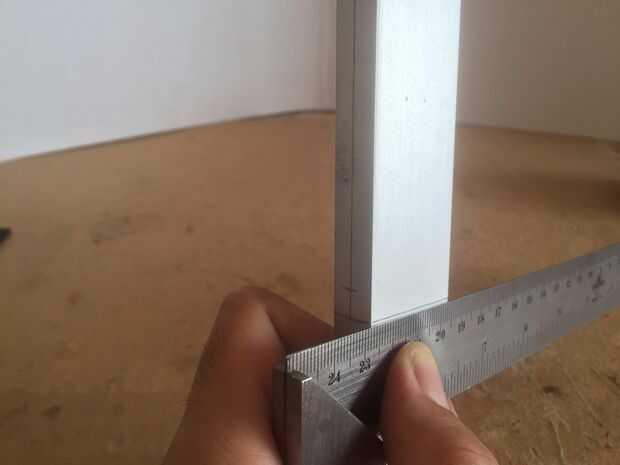

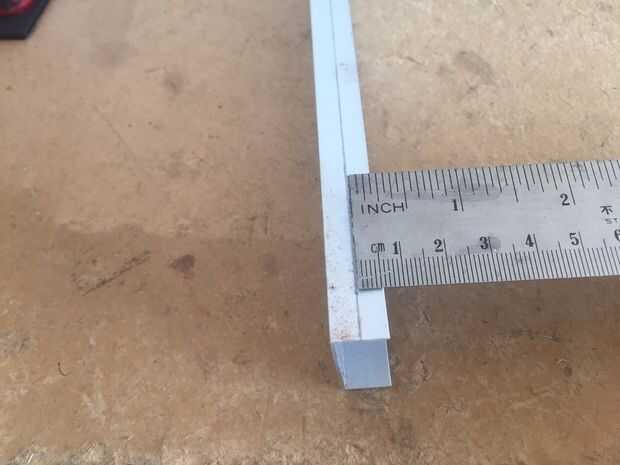

Los agujeros de montaje para el ventilador de refrigeración podrían diferir según el modelo realizado. Mi caso aquí pasó a ser de 3/16 pulgada de cada extremo. Se perfora un agujero del M5 para montar el ventilador en el soporte de aluminio.

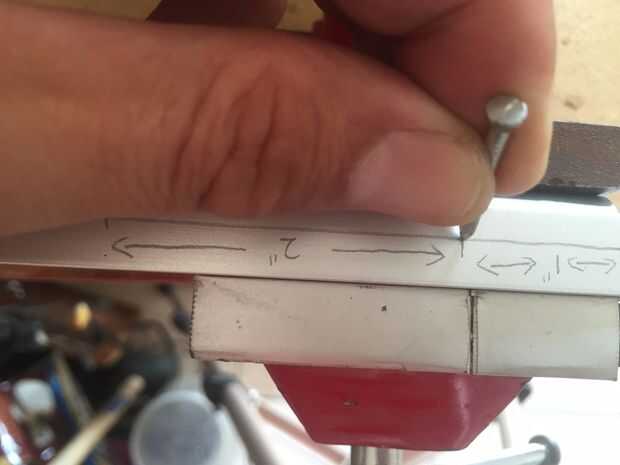

El lado opuesto del U-canal verá un plano espejado para los agujeros de M3. Consulte la figura 5.

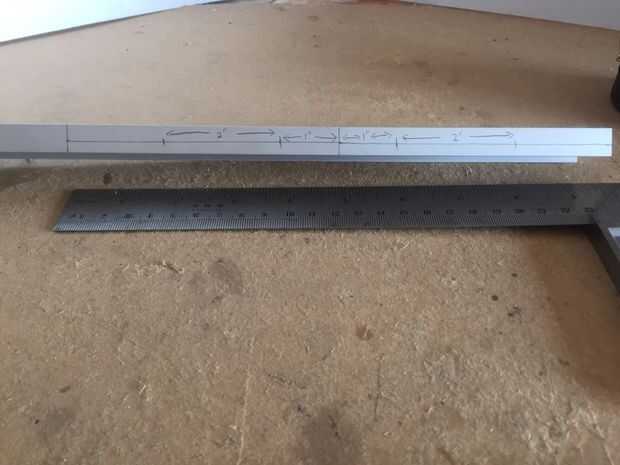

Comprobar rápidamente si las marcas son simétricas o bien no encaja en el lado opuesto.

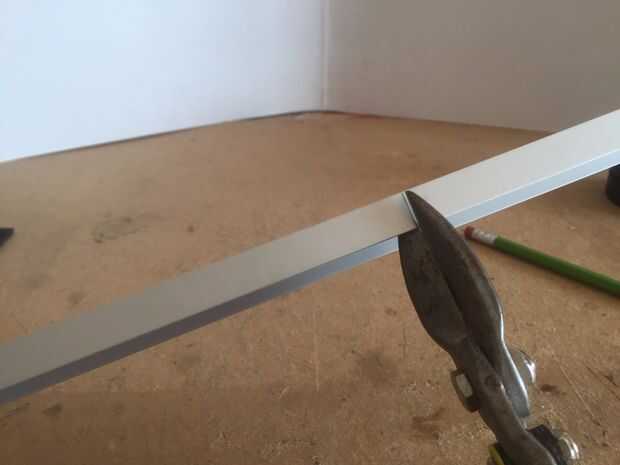

Una vez marcado todo, estará listo para ser cortado.

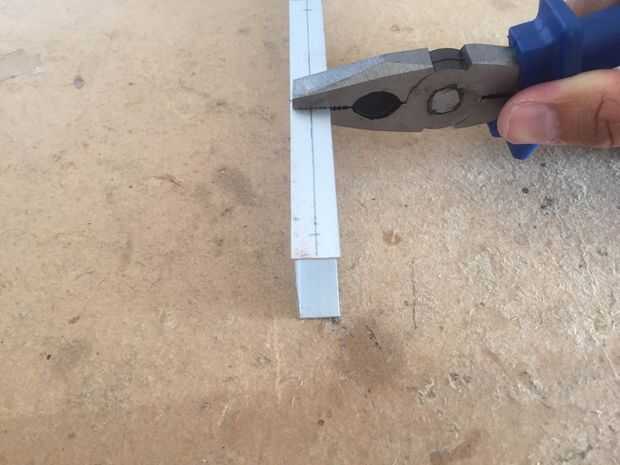

Se utiliza una pinza enderezar el lado donde se montará el ventilador de enfriamiento.

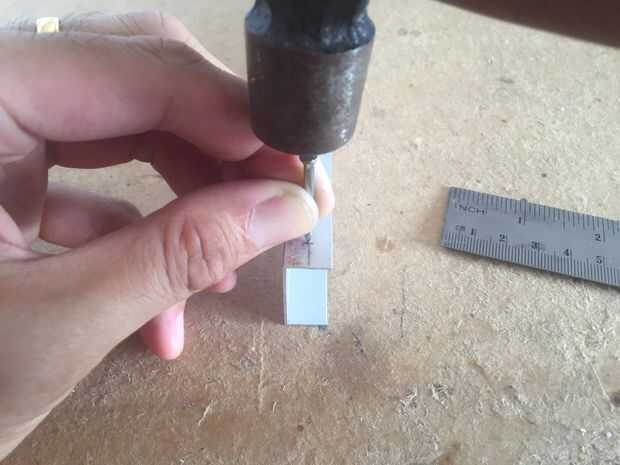

Un agujero de guía es punch con un clavo de acero antes de la perforación.

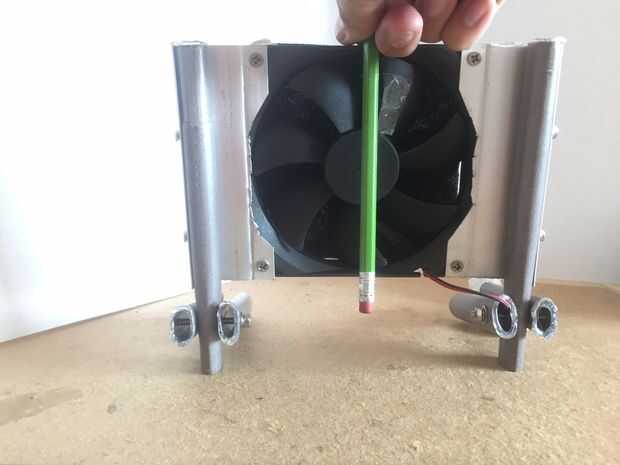

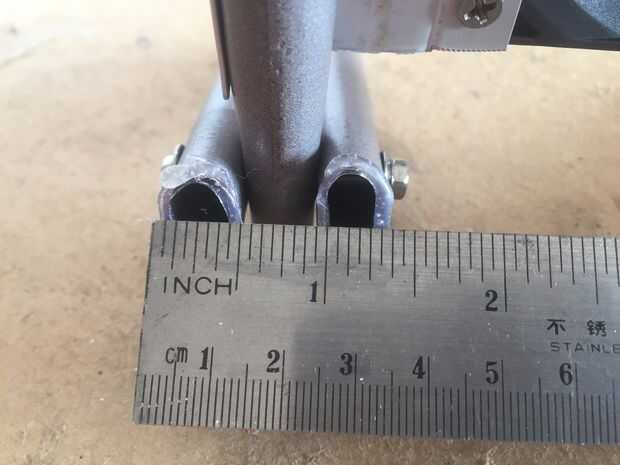

Montaje de una piezas en su lugar será una semejanza de la figura 3.
