Extractor de humos de AC (4 / 7 paso)

Paso 4: El circuito

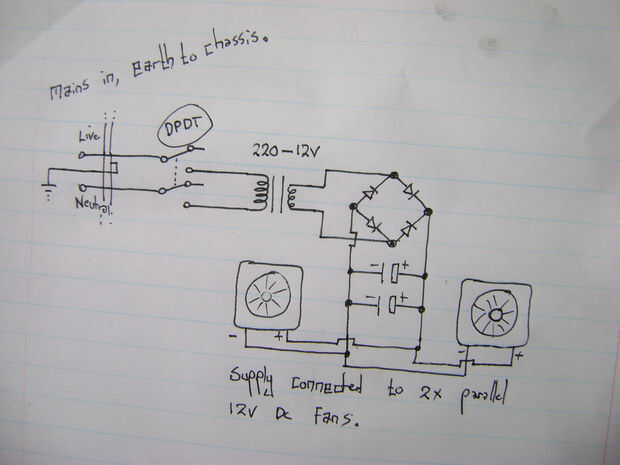

Así es como funciona el circuito:

Las líneas de vivo y neutro se cambian en el DPDT, mientras que la tierra se enrosca en el chass para proporcionar protección contra cortos circuitos.

El vivo y el neutro es caminó abajo a alrededor de 12v en el transformador, luego rectificado con el puente. Las tapas de filtran y aumentar ligeramente la tensión.

2 ventiladores están conectados en paralelo.

Y mi dibujo es muy bonito, si no lo digo yo...
