Paso 1: Construcción
Cubo:
Tener todos los objetivos en mente arreglé mi proyecto alrededor de 15 galones cubo seguro alimento tenía. 14" diámetro de base y altura de 26" definir tamaño y el alcance del proyecto. Otras decisiones se basaron en esa limitación fundamental. Me ha pasado a tener uno con la tapa cerrada (sólo el pico para poner cosas entrada y salida en la parte superior), que me lo corte. Si compra uno para ello, la disponibilidad y los precios son similares para cubos similares con llamada open-top (los tienen separada tapa desmontable en la parte superior), utilizarlos y evitar un paso de la construcción. Si usted está cortando la parte superior de, tenga en cuenta que probablemente el cubo en la parte superior se distorsionan un poco en una elipse. Asegúrese de que Oriente el cañón en su posición más adelante en el proyecto para que los soportes izquierdos y derecho frente los lados elípticos más amplias del cañón y por lo tanto, les empuje hacia dentro del círculo. Seguirá siendo cierta distorsión, por eso estamos utilizando diámetro del rotor con un montón de tolerancia.
Rotor:

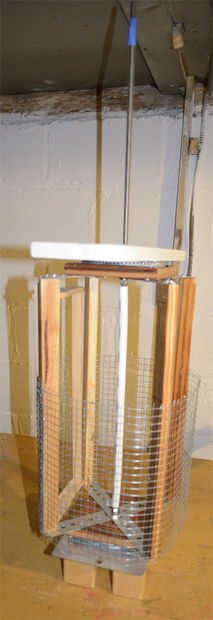

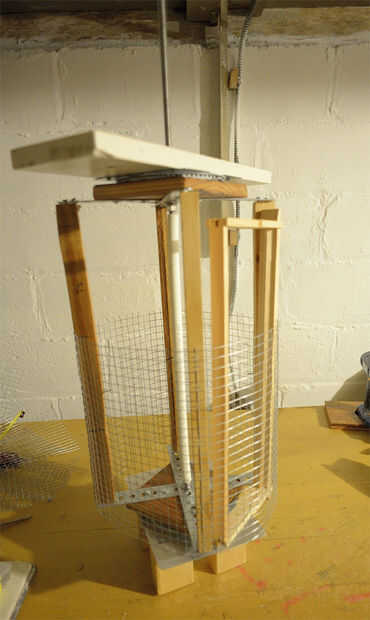

Tamaño del cubo y la necesidad de extraer los marcos definición que no puedo extraer radialmente (con Marcos perpendiculares a las paredes de la cubeta) porque la fuerza de extracción cae con radio y buena parte de un marco de tamaño medio habría sufrido extracción extracción muy débil debido a la rotación. Marcos medio son poco menos de 6.5" de alto y espacio radial es menos de 7" por 14" cubo diámetro - casi ninguna potencia de extracción en la base. Para la extracción tangencial (paralelo a la tangente en la pared del cubo de fotogramas) resulta que tengo suficiente espacio para extraer cómodamente 4 marcos de media en el momento (por un lado, extracción tangencial requiere marcos para extraer por separado al otro lado los bancos). Extractor va a hacer bien por 4 marcos pequeño también pero no puede extraer fotogramas profundos como es. Usted podría construir otro rotor si necesita extraer fotogramas profundos, tamaño del cubo apoyará extracción de dos marcos profunda en el momento. Capacidad de mantener 4 marcos medianos tangencial se define por la altura del marco medio, justo por debajo de 6.5". Suponiendo que el rotor es 12" diámetro, radio de 6", que deja 1" brecha entre el rotor y el diámetro de 14", 7" radio Cubo de lado (por tolerancia, bamboleos y miel a gotear) - tamaño máximo marco teórico sería de aproximadamente 8.5" (solucionar un triángulo de ángulo recto con los dos lados de 6" y tercer Anchura disponible hacia la pared del cubo). En la práctica, algunos de 8.5" serán utilizados por soportes verticales del rotor y monto restante es espacio marco de fácil inserción/eliminación. 4 capacidad de Marcos también implica un buen punto de partida para un diseño de rotor: se admitirán en cada extremo (superior e inferior) por una estructura cruzada de tamaño de 12", colgado en el centro en un eje de 3/8". Parte superior e inferior cruza extremos apoyados y conectados entre sí en la dimensión vertical definida por la longitud del marco más algún espacio: 18-1/2". Decidí apoyar el bastidor en la "cesta" estirando un 1/2" ojo tamaño malla de acero en forma de U estrecha de la anchura un poco más grande que el ancho del marco entre cada uno de los cuatro espacios entre Cruz apoyo extremos. Compensación no sólo mantener los marcos sino evitar el posible despegue de vuelo de algunos trozos de mi peine de Fundación-menos en los marcos. Elección de materiales para las piezas del rotor fue impulsado por el deseo de hacerlo estructuralmente mejor y simple en la construcción. Libremente puede cambiar los materiales a lo que tienes a la mano y adaptar el diseño a los materiales. Para cruces en la tapa y parte inferior del rotor usé plano perforado de barras de acero, cuatro piezas Corte de 12" de 48" largo de la barra. Para soportes verticales conectar extremos de estas dos piezas cruzadas elegí madera de 3/4 "x 1-1/4" x 18-1/2". 1/2""canasta"que es compatible con los marcos de la red se serán colgadas en las piezas apoyo mediante el uso de grapas. Nota en el 1/2" de la red como utilizado en el ejemplo exacto y, en general: como se puede ver en las fotos, no tengo todo el rollo de 24" x 48" 1/2" malla de acero. He tenido restos de otro proyecto. Si usted necesita comprar esta malla, cortarlo en 3 piezas de 8 "x 32" para usar como 3 U en forma de 15.5" altos titulares en posiciones del marco de tres de cada cuatro. Restante de posición puede cubrirse por una 8 "x 24" más uno de 8 "x 8" pieza de la lista entera de 24 "x 48". En mi caso particular usé mi remanente por lo que cada posición tiene en forma de U, ya sea titular menos profunda en la parte inferior y que en superior frente y vuelta estrecha tira de explotación. Agujero y el espacio entre estas dos bandas es muy bien como marco es apoyado y prevenir deslizamientos en la parte inferior y superior.
Cojinetes:
Aunque uno podría potencialmente evitar uso de cojinetes para los rotores para una operación pequeña, no exigiendo, los rodamientos son siempre una opción mejor. Eligió para un montaje superior e inferior del rotor de bajo coste, fácil a los cojinetes gabinete montaje Lazy Susan. Son normalmente 6" cuadrados con gran espacio circular en el centro, soportar 400-500 libras (mucho más que lo necesario) y trabajan bien a velocidad extractor deseado de no más de 200 rpm, muy probablemente en la gama de 100 rpm. Para colocar estos rodamientos al rotor que decidí usar 3/4" 6"x 6"tablones de madera que es fácil de colocar para el rodamiento y la parte superior y parte inferior atraviesa el rotor con tornillos para madera. Además, el eje principal (36" 3/8" varilla roscada) pasará a través de 3/8" agujero en el medio de estos tablones de madera, para ser centrado y unir apretando las tuercas, arandelas y arandelas de presión en cada lado de cada tabla de montaje.
Apoyo y centrado del Rotor:

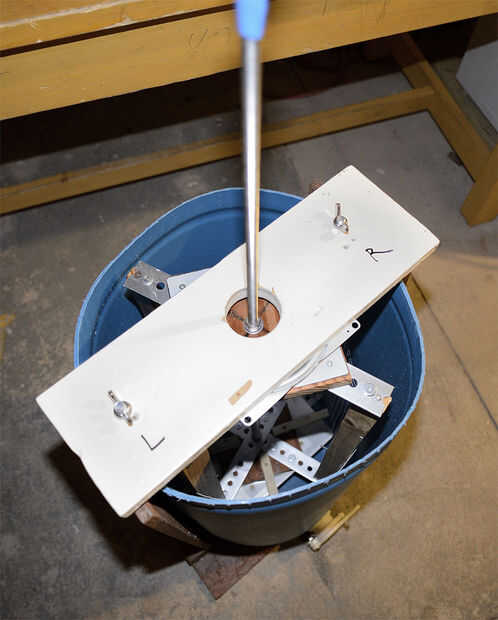

Rotor tiene que ser apoyado sobre 4" desde el fondo del cañón para mi deseado 20-algo libras de capacidad de miel para que miel no esté en contacto con el rotor. Que define cómo montar el rotor en el cañón y apoyar todo el sistema desde el exterior: en la parte inferior, la parte inferior del cojinete inferior se une a una 3/4 de 6 "x 9" "tablón de madera, parado en cuatro patas madera de 4" de alto para mantenerse 4" por encima del fondo del cañón. Deslizamiento libre de esta plataforma es prevenida por pares de espaciado de las piernas en la barra de ancho de acero plana perforada. Dicha barra se unirá a las paredes del cañón, centrado en solo menos de 4" de la parte inferior y además de evitar el deslizamiento del rotor, que desempeña un papel en la integridad estructural de la campana como se verá más. tablón de madera de 6 "x 9" también tiene uno 1-1/2" largo 3/8" perno que sobresale por debajo de ella, correspondiente al agujero de la barra metálica y centro de la parte inferior del rotor. En la parte superior, la parte superior del cojinete superior está conectada a un tablón de madera de 6 "x 16". Este es el soporte superior del rotor. En cada una fuera de final de la misma, utiliza sobresale hacia arriba 1-1/2" 3/8" tornillos que unen a la ayuda exterior, crear integridad estructural y centro de la parte superior del rotor. La tabla inferior 6 "x 9" apoyo y el top 6 "x 16" uno tienen 2" agujero en el centro, para permitir el acceso a la tuerca de fijación del cojinete para el eje varilla roscado.
Plataforma:

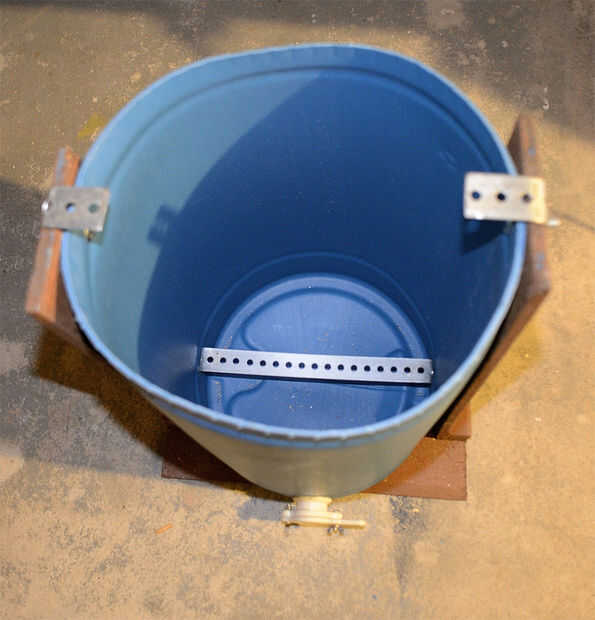

Cubo del extractor con el rotor interior se asienta sobre la plataforma estructural. Tenía práctica construcción láminas para esto pero haría cualquier material similar. 17 "x 17" pulgadas base tiene dos de 6 "x 25 1/4" (esta altura es definido por mi elección de dónde cortar la parte superior del cañón y la altura para hacer el rotor) tablones Unidos en el medio, abrazando fuertemente el cañón. La parte inferior se une a la base con tornillos para madera, 4" de cada fondo se une el cañón y la barra estructurales robar cerca de su parte inferior a través de los agujeros perforados en el cubo, por que 3/8" tornillos pasan bien. En la parte superior que estos tablones laterales adjuntar a la 6 "x 16" tablón superior a través de 3/8" tornillos. Cinco de 6 "x 2 3/8" x 1-1/2 "piezas de madera estructural ayudar a conexiones en la plataforma estructural. Esto se ve mejor en las imágenes. Llave de puerta de miel debe ser instalado por taladrar un agujero para cerca de la parte inferior del cañón, perpendicular a la varilla de acero estructural de fondo, en la parte delantera del cañón. Tenga en cuenta que por diseño (lado de la puerta de la miel dentro de la cubeta de montaje) debe mantenerse un poco por encima de la parte inferior (medida su miel la puerta cuidadosamente para este propósito antes de taladrar el agujero!). Una vez que la miel se escurre a la que se puede quitar nivel, poco a la izquierda por inclinar el cubo y usando algún tipo de espátula para raspar el fondo del barril. Por la naturaleza muy pegajosa de la miel, incluso si la puerta fue al ras con la parte inferior tendría que inclinar y raspar para obtener todo...
Detalles y ajustes menores:
Parte superior del cañón, corte como es mi caso o uno desmontable puede utilizarse para proteger la miel en el cubo de desechos y si salpicaduras ocurre durante la extracción, para evitar que. Mi top de corte muescas para encajar sobre el tablón superior estructural y me perforó centrado 2" agujero para la varilla de rosca eje en el centro. No exacto o ajustado en forma pero funciona para algún tipo de protección básica.
Todas las piezas de plástico no utilizadas en la construcción: de madera tablones, barras de metal, malla de acero, rodamientos, tuercas, pernos y arandelas; fueron recubiertos con 2-3 capas de rociador luz de goma laca bien (días) antes del montaje. He pintado todos los elementos estructurales exteriores con la pintura que he tenido a mano. Se ve mejor pero esto no es necesidad funcional.
Me deslicé (antes anexos finales) una 1/2" PEX tubería de agua de menos de 18-1/2" de largo sobre la barra de centro roscado del rotor. Esto no sirve a ningún propósito funcional y puede omitirse. Ya tenía el tubo y veo algún beneficio estético e higiénico de la protección de la rosca de la varilla roscada. Sin embargo, es realmente opcional.

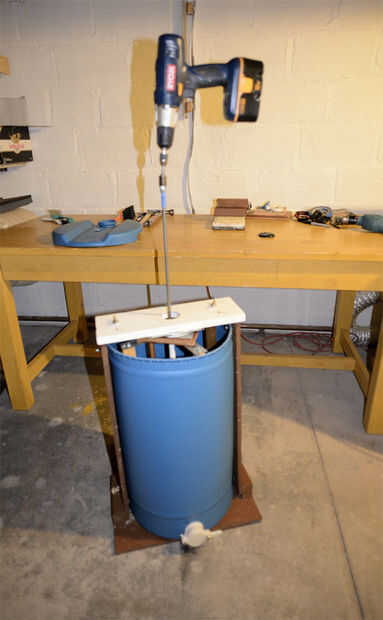

En la parte superior del eje del rotor apretó 3 3/8" tuercas uno contra el otro con el fin de proporcionar una conexión segura y sencilla para el taladro. Por lo tanto, para que funcione el extractor de una insertar en el zócalo de taladro de tamaño adecuado y colóquelo sobre la tuerca superior, lentamente aumentando la velocidad hasta 100 rpm, observar y ajustar los efectos.

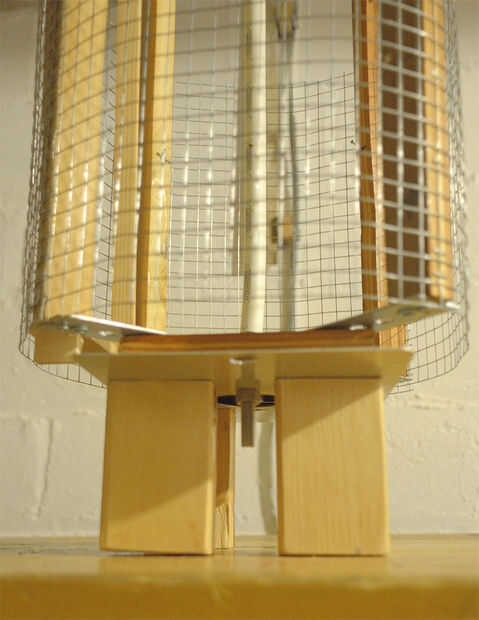

Por último, como en cualquier proyecto algunos planes debían ajustarse en producción. En particular, quería ahorrar adicional 1/2" de altura del rotor así reemplacé el tablero de madera de fondo que se acopla a la parte inferior del cojinete con una placa de metal de similar tamaño que he tenido. También, debido a la limitada cantidad de 1/2" de la red había, en lugar de una cesta en forma de U sólo envuelto 12" ancho de la red todos alrededor del rotor, manteniendo los marcos de ir hacia afuera. Para impedir que Marcos se cae a través de la parte inferior que he añadido una "Cruz" adicional en la parte inferior compuesta por 5" de largo, 1/2" ancho tiras de madera cambió de puesto en la relación a la Cruz de metal estructural para 45 grados, manteniendo la parte inferior media del chasis.
