Paso 5: El Haciendo PCB

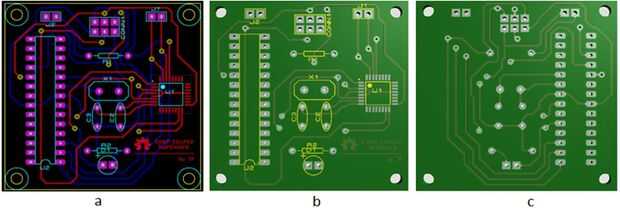

En la mayoría de los programas existen para el diseño y desarrollo de PCBs (Eagle, Proteus, Altium, PCBWizard etc...) primeramente tenemos tener nuestro diagrama esquemático (el cual se describió en la sección anterior), partiendo de éste se hace el diseño del PCB, en este caso, por el diseño de los componentes (SMD y Thru Hole) la plaza se diseñó en doble cara. (Ver tutorial PCB doble cara).

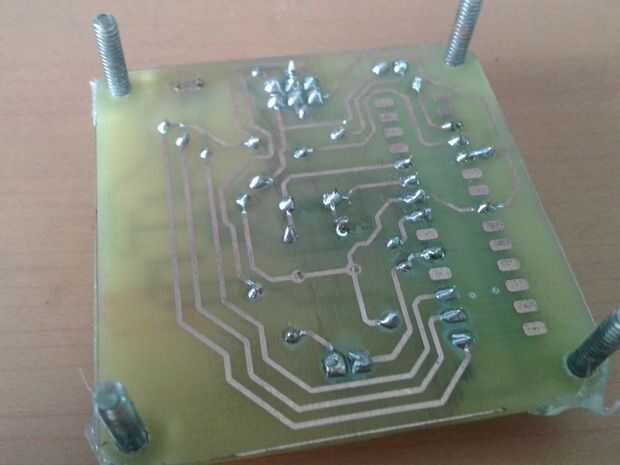

Una vez fabricamos nuestra tarjeta, soldamos los pinos y componentes necesarios:
- 1 resistencia de 10 kohm
- 1 de resistencia 220 ohmios
- 1 LED
- 1 base para circuito integrado de 28 patitas
- Tira de pines macho
- Tira de pines hembra
- 2 Capacitores de 22pF

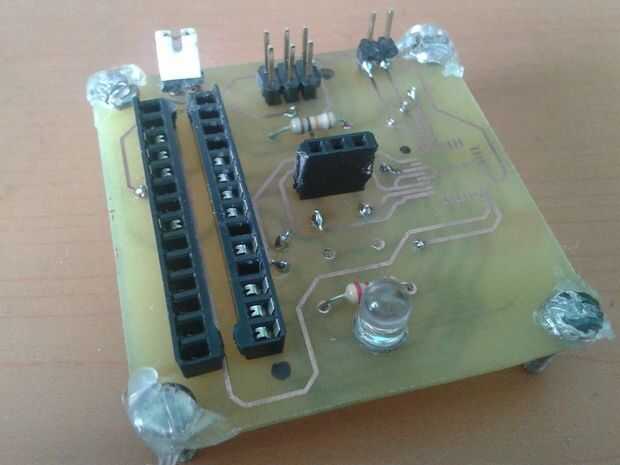

Descripción de la tarjeta

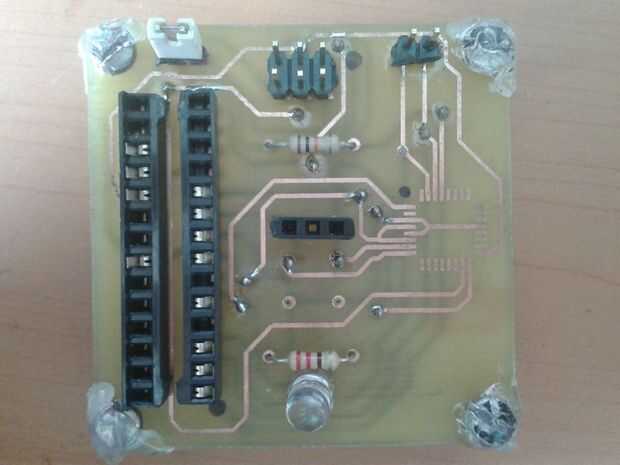

En la tarjeta se puede observar:
- Una base en de para circuito integrado este caso, es para montar el microcontrolador ATMEGA328P en encapsulado PDIP y cargarle el gestor de arranque.
- Las pistas disponibles (pecado soldadura y pecado soldar el circuito) para montar o sobreponer el microcontrolador ATMEGA328P en encapsulado SMD para cargarle el gestor de arranque
- Un LED con su resistencia para ejecutar pequeños programas de prueba
- Restablece el de párrafo de una resistencia de 10KOhms
- Un par de pinos con su conector "puente" para conectar y desconectar la resistencia. de reajuste según nos convenga
- 6 pines para la conexión ISP
- De las Naciones Unidas par pines para la conexión de las señales RX y TX
- Un conector hembra para montar y desmontar el cristal según nuestras conveniencias. Ya también es posible cargar el bootloader del Arduino para funcione con su oscilador interno
- 2 Capacitores de 22 pF (en este caso no contaba con capacitores :(pero usted no olvide ponérselos)
