Extraer el alma de Arduino´s / Extrayendo el Alma de Arduino / Arduino bootloader (7 / 10 paso)

Paso 7: Conexiones

Una vez preparada la tarjeta Arduino UNO como ISP, realizamos las conexiones de la siguiente manera.

Para cargar el gestor de arranque un gestor de arranque de un microcontrolador ATMEGA328P pecado

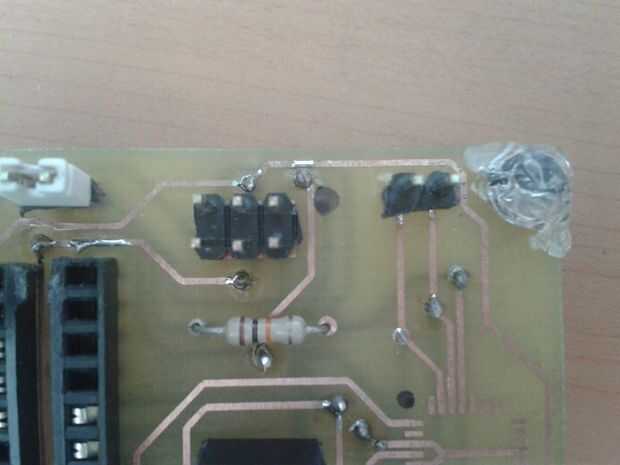

En la tarjeta, la conexión de los pines (6 pines centrales) hacia la tarjeta Arduino es la siguiente.

  • Pin 1 (MISO)---> 12 (de la tarjeta Arduino UNO)
  • Pin 2 (VCC)---> 5V (de la tarjeta Arduino UNO)
  • PIN 3 (SCK)---> 13 (de la tarjeta Arduino UNO)
  • Pin 4 (MOSI)---> 11 (de la tarjeta Arduino UNO)
  • Pin 5 (RESET)---> 10 (de la tarjeta Arduino UNO)
  • PIN 6 (GND)---> toma de tierra (de la tarjeta Arduino UNO)

Además asegúrese de esto de el de de "puente" de la resistencia reset de la tarjeta esté conectado.

Conecte el cristal de 16 MHz en su base correspondiente.

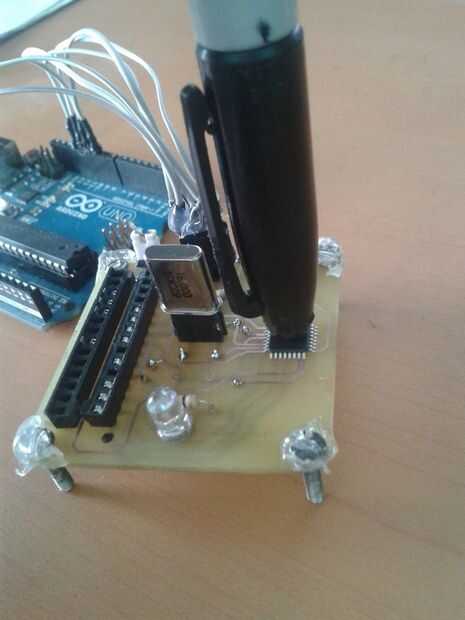

Sitúe el microcontrolador ATMEGA328P (en este caso se Co-autoriza uno en encapsulado SMD) sobre las pistas correspondientes (o en su base, si es usado uno con encapsulado PDIP) y presione con algún objeto que no danés al microcontrolador, esto con el objetivo de las patitas hagan contacto con las pistas (en este caso se hizo con un marcador).
