Extrema de montaje soldadura superficie

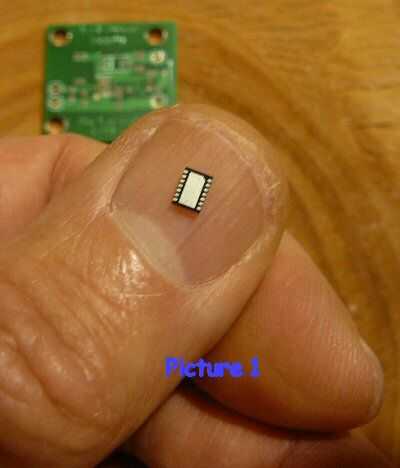

por lo que estás pensando en construir un Super-widget y quería usar el último QFN MLF (marco de plomo micro) paquete de piezas. Pero entonces usted realmente Miró, se dio cuenta de cómo pequeña es realmente (cuadro 1), y decidió no puedo la soldadura que! Piense de nuevo! Este instructable le mostrará cómo diseñar y construir un circuito que utiliza dispositivos verdaderamente pequeños de SMT. No sólo le mostrará cómo construir su propio sistema de soldadura placa caliente capaz de soldar los componentes superficiales del montaje más pequeños utilizando una soldadura libre de plomo, usted aprenderá a diseñar las huellas, stencil en pasta de soldadura y la soldadura de los componentes. También a punto te barato fuentes para diseño de software, tableros de PC, pasta de soldadura y plantillas.

Este instructable es acerca de dos cosas: Cómo construir y utilizar un sistema de soldadura de placa y orientación general sobre cómo diseñar placas de circuito con piezas de montaje en superficie. Toda la información que necesita para la construcción y diseño de montaje superficial acertado. A lo largo de este Instructable, deberán citarse muchas fuentes: como Newton, estoy verdaderamente sobre los hombros de gigantes! (Es otra manera de decir que otros ya han trabajado la mayor parte de este). Qué voy a hacer es explicar los métodos que he utilizado con éxito para construir circuitos de montaje superficial pequeña. El foco está en los detalles, no Generalidades. Creo que el método y herramientas que voy a describir son los más económicos disponibles que producirá resultados satisfactorios.

Así que vamos a empezar. Éxito diseño y construcción con los dispositivos extremadamente pequeños has deseando para usar es solo un Instructable!

ACTUALIZACIÓN febrero de 2010: Control de lazo cerrado ha sido añadido! Echa un vistazo en este Instructable.
