Paso 5: Unidad de Control de CA - construcción mecánica

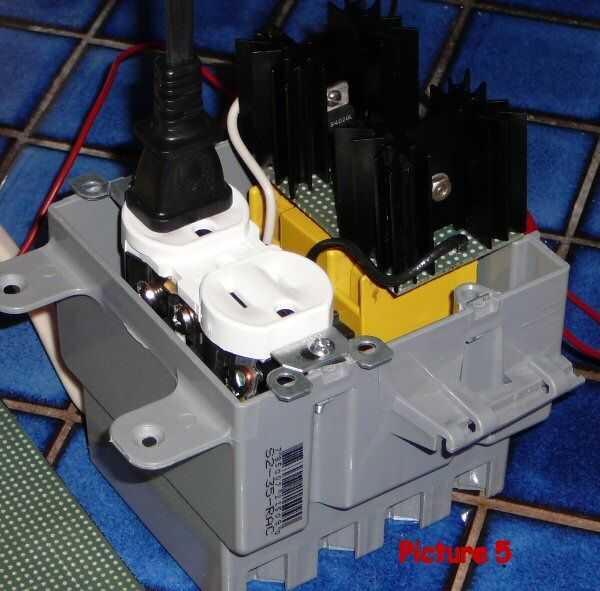

Otro vistazo a la foto 5 para ver como luce la unidad completa. Vamos a usar la caja del interruptor solo como un apoyo dentro de la caja doble. Cortarlo para que tengas una pieza sobre el ancho de la Junta de perf que el circuito está construido sobre – cerca de 1,6 pulgadas. No es crítica, que sólo desea que esta el circuito y el bloque de terminales. Cuadro 13 muestra esto.

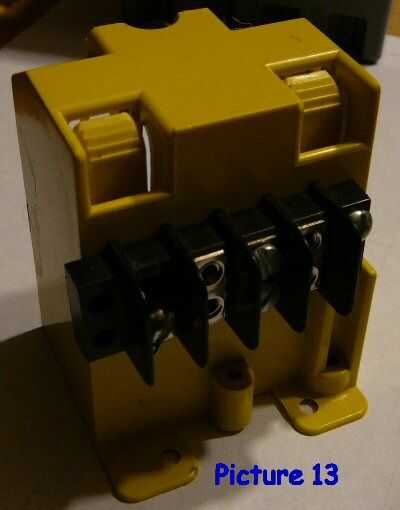

Monte el bloque de terminales que sobre mitad del camino centraa encima. Para hacer este ajuste en el cuadro más grande puede que necesite hacer algunos cortes adicionales en una caja o la otra. Cuadro 13 y 14 del cuadro Mostrar detalles. Básicamente, su objetivo es sujetar firmemente las piezas para que no se corta hacia fuera. Rígido, cable de cobre calibre 14 ayudará con esto.

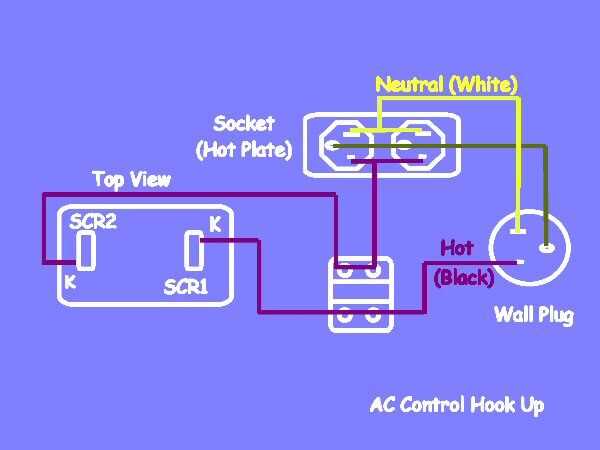

El diagrama CA Control de gancho arriba y cuadro 14 muestran cómo conectar cosas. Cuando haya terminado, la unidad debería verse como la imagen 5.
