EXTREMA presión circuitos programable Robot! (12 / 12 paso)

Paso 12: Prueba el programa de Robot

Para ejecutar el programa, asegúrese de que ajustar circuitos Deslice el interruptor S1 se enciende más el programa se ejecutará mientras que todavía está descargando el programa para el PICAXE y accidentalmente puede desconectar el cable de programación como el robot funciona a través de las pruebas de motor. A continuación, asegúrese de que esté encendida el Snap circuitos 9 voltios Batería bloque B5 o el programa no se descargará en el PICAXE. Conecte el Snap circuitos programación Cable USB a su ordenador.

1. Conecte el broche naranja S-en la presión en el bloque 8 del perno zócalo U14 (el portador del chip PICAXE).

2. Conecte el amarillo cierre para el cierre de salida de S en el bloque 8 del perno zócalo U14 (el portador del chip PICAXE).

3. Conecte el broche negro a la GND o negativo (-) presión en el bloque 8 del perno zócalo U14 (el portador del chip PICAXE).

En el Editor de programación PICAXE, haga clic en y luego haga clic en ejecutar. Se mostrará una barra de estado para mostrar el progreso de la descarga del programa para el PICAXE.

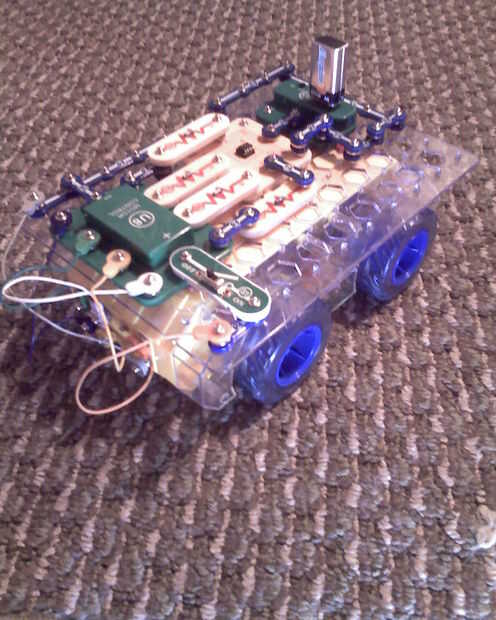

Esperar un minuto más o menos al finalizar el programa descargando, desconecte el cable de programación, luego colocar el robot en el suelo una distancia segura de cualquier obstáculo. A continuación, encienda el Snap circuitos Deslice el interruptor S1 a. Cuando estés listo para ver las pruebas de motor, encienda el Snap circuitos 9 voltios Batería bloque B5 y reloj robot realizar las pruebas de motor.

¡ Felicidades! En este Instructable aprendió a construir un Robot programable presión extrema de circuitos. Usted aprendió cómo instalar al Editor de programación de PICAXE. Has aprendido lo que parece un simple programa PICAXE y lo que hace. Entonces usted aprendió acerca de las diversas piezas y componentes electrónicos utilizados para construir el robot. Usted entonces montado el robot. Finalmente aprendió a programar y probar el robot. ¡ Feliz hacking!
