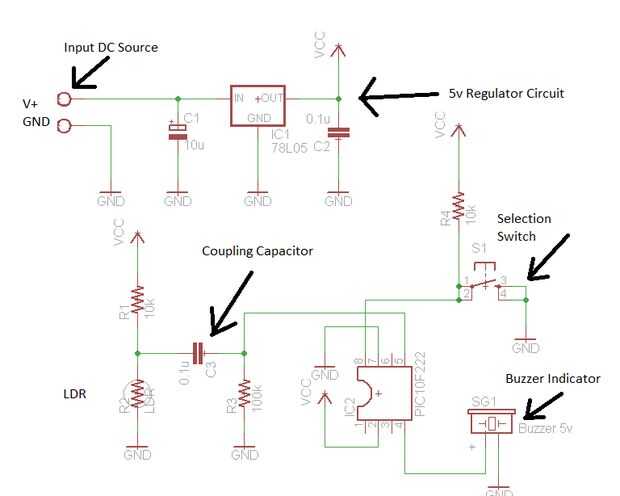

Paso 2: Esquema
El regulador de voltaje:
Me encanta el regulador de tensión. La mayoría de mis circuitos funciona en 5v, así que necesito un chip que se retirará de la tensión de entrada a un 5v constante. En este caso, he utilizado el 78L 05, que es un regulador de 5v minúsculo. Si nos fijamos en el 78L 05 circuito, ves un conector de alimentación a la izquierda que es la conexión de la fuente de voltaje de entrada. La tensión aquí puede ser en cualquier lugar de 7VDC a 25VCD. Realmente puede tener un voltaje más alto, pero no me gusta desafiar los límites superiores de las funciones de regulador. Cuando usted pone una tensión superior a 7VDC en la entrada, la salida será un 5v constante. Hay un condensador suavizado (10uF) en la línea de entrada y un condensador de desemparejamiento (0.1uF) en la línea de salida. El desacoplamiento del se utiliza para picos de alta frecuencia de derivación a tierra. Que es una tapa de filtra. Si está utilizando una batería para alimentar este dispositivo, el cap de 10uF entrada no es realmente tan necesario. Es sólo una buena práctica! Observe que la salida tiene una flecha hacia arriba que se llama VCC. Esto significa que en cualquier lugar en el esquema donde ves que la misma flecha será 5v.
El circuito de la LDR:
Tenemos una resistencia de k 10 (fijo) atado a nuestra línea VCC. En serie con esa resistencia es el LDR. El otro extremo de la LDR está conectado a tierra. Observe que hay un 0.1uF condensador colocado entre el circuito LDR y una resistencia k 100 conectado en paralelo a la tierra de acoplamiento. Este resistor se utiliza para asegurar a la purga de cualquier ruido electrónico. Se trata de un pull-down resistor. El segundo lado del capacitor de acoplamiento está también conectado al pin #5 de nuestro microprocesador PIC10F222. Es nuestro pin ADC. Cuando un cambio rápido en la luz el LDR (incumplimiento de un rayo láser) se acoplará una muy pequeña señal AC a través del condensador y la clavija de entrada del ADC. El condensador no puede acoplar C.C., CA solamente, para no tener que preocuparse por el componente de DC desde el circuito de la LDR.
El interruptor de selección:
Pin #8 de la PIC10F222 está conectado a una resistencia de pull-up 10 k y también a un interruptor de selección. Cuando el interruptor es presionado, la señal en el pin #8 va de alto a bajo. La resistencia de pull-up hace dos cosas. Mantiene la entrada de pin (Pin 8) alta lógica hasta que se pulsa el botón, y protege contra cortocircuitos. Si usted había descuida la resistencia de pull-up, y ató el lado izquierdo del botón directamente a la línea VCC, cuando usted presiona el botón, la fuente de 5v le corto circuito a tierra, que probablemente se daño la fuente de alimentación y cerrado totalmente el circuito. Por lo que la resistencia de pull-up actúa para mantener la clavija de entrada de alta hasta que usted oprima el botón, en que punto de la señal a la entrada de línea iría bajo. Así, actúa como un circuito limitador actual para garantizar que el circuito no falla cuando se pulsa el botón.
El PIC y el zumbador:
Pin #2 del PIC está conectado a VCC (5v), y pin #7 está conectado a la línea de tierra. Esta es la fuente de alimentación a la PIC10F222. Pin #4 es una salida que se dedica al zumbador piezoeléctrico de 5v. Cuando esa salida va alta, se obtiene energía para el piezo, y emite una advertencia fuerte. Ver el video por ejemplo.
Bastante simple, ¿no?
