Extruir corte característica de catálogo (2 / 5 paso)

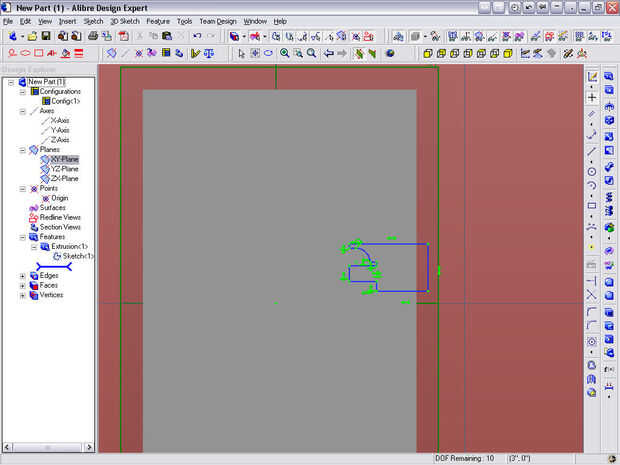

Paso 2: Crear Perfil de croquis para extruir corte

Define su perfil del bosquejo de la forma deseada. Restringir y el bosquejo de la dimensión como lo haría al crear una función de catálogo del bosquejo. Recordar que las ecuaciones se traducirán a valores recta cuando la función de catálogo se inserta en una parte.

Nombre de la función de corte de extrusión con un nombre descriptivo, como es este nombre de la función que se utilizará para el nombre de la función de catálogo y no el nombre del archivo cuando se inserta en una parte.

Extruir corte del bosquejo utilizando las opciones a través de todos o de la distancia, como las opciones siguiente y a la geometría no será válidos cuando se utiliza con una función de catálogo.

Hemos encontrado que vale la pena espejo perfiles de corte, como la orientación opuesta de la mano es a menudo necesaria para crear correctamente una función del bosquejo. Tomar esto en consideración cuando se crea un esbozo para un catálogo y posiblemente del espejo tu bosquejo.

Al crear perfiles de corte, es útil para localizar y definir el eje de rotación de modo que puede ser utilizado para reflejar el perfil.
