Paso 5: Crear la función de catálogo corte de extrusión
![]()

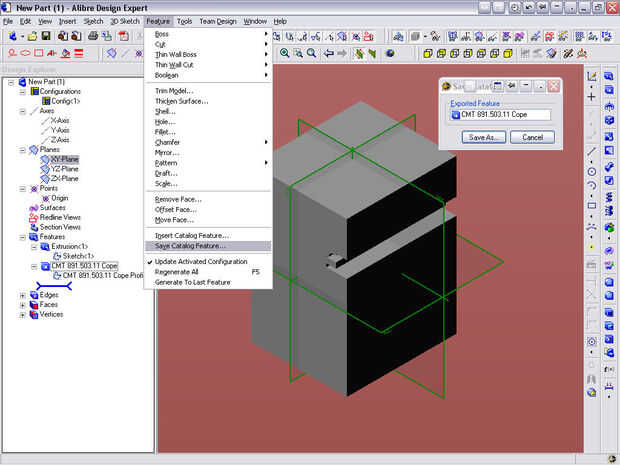

Una vez que se crea la corte saca, resalte la función Extruir corte y seleccione en el menú, función > Guardar función de catálogo. Esto creará una característica del catálogo similar a cuando la creación de un bosquejo. Nombre de la función de catálogo con un nombre descriptivo que posiblemente contenga la palabra corte para ayudar a diferenciarla de un perfil de función del catálogo de esbozo. Usted sabrá que el corte es de una extrusión porque a partir de la v9.1 de Alibre, no puede crear una función de catálogo de corte de otra cosa que una extrusión.
Cuando se utiliza este corte saca, especificar el plano en donde se inserta el perfil del bosquejo de la función de catálogo, y cuando aplique, el extruir corte que aparece como una característica válida.
