Extrusora de cartucho (1 / 6 paso)

Paso 1: Montaje lo

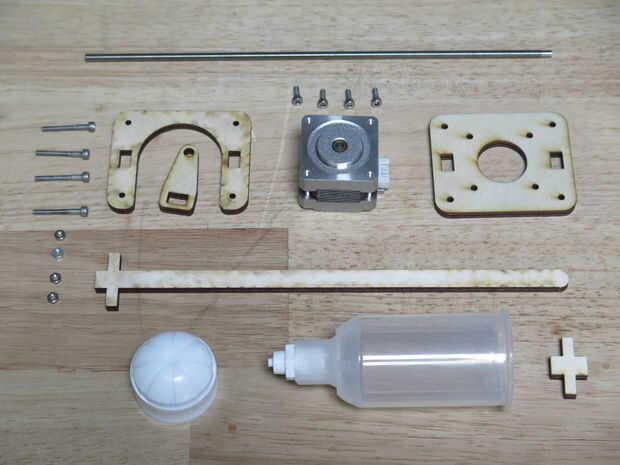

Se reúnen todas las partes. Recomiendo a raíz de las imágenes en lugar de lectura.

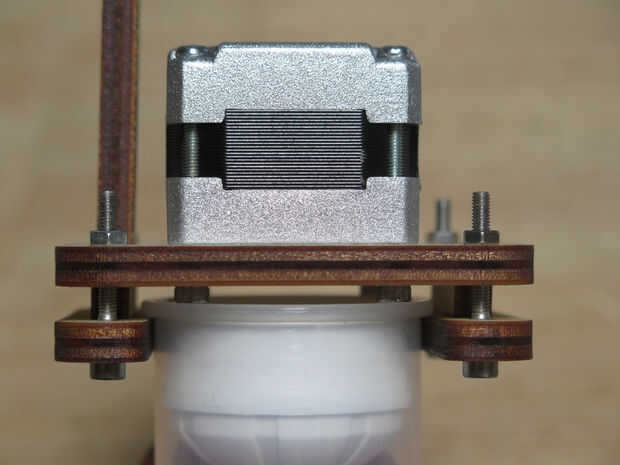

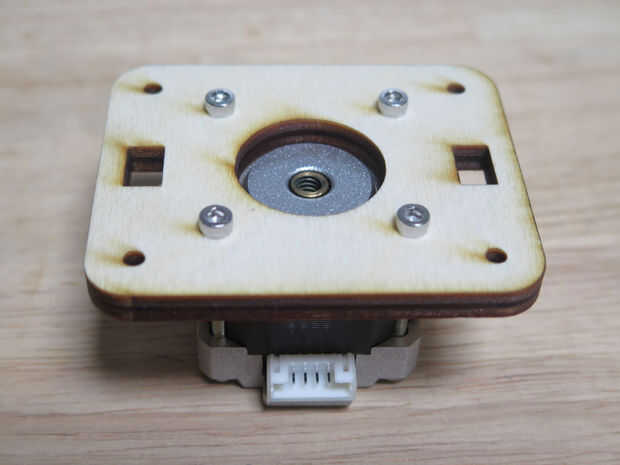

1. Conecte el motor a la placa del motor utilizando la longitud de 10mm que tornillos M3

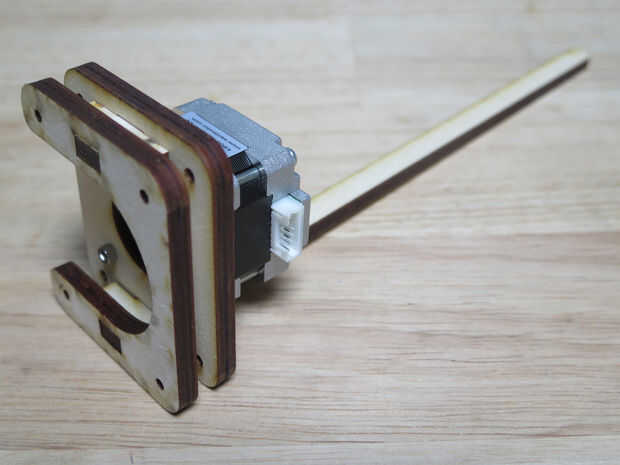

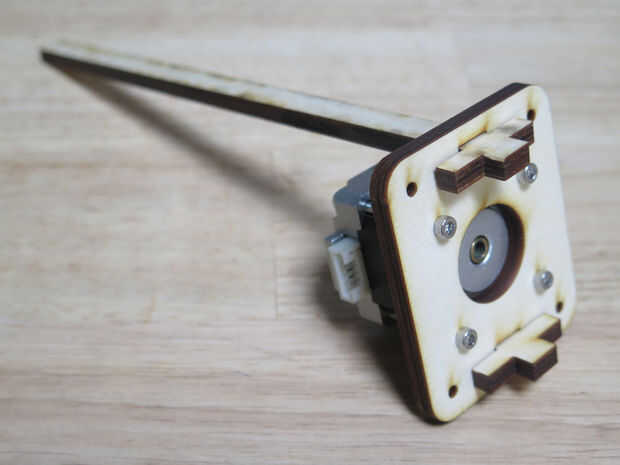

2. Inserte el soporte vertical a través de una de las ranuras del lateral centrado. En el otro colocar al espaciador vertical. Asegúrese de que la parte larga del soporte vertical está en el lado del motor
3. Inserte la placa del cartucho con las ranuras en el soporte vertical y espaciador
4. La cerradura usando 25mm que m3 pernos y tuercas

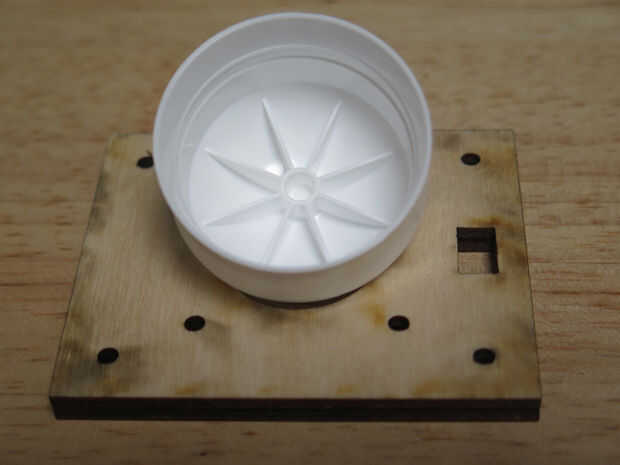

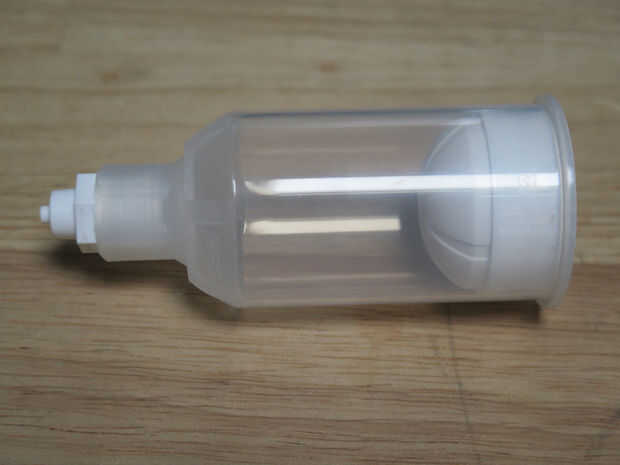

5. Inserte el pistón del cartucho.
6. Prueba de que el cartucho se desliza firmemente entre las dos placas

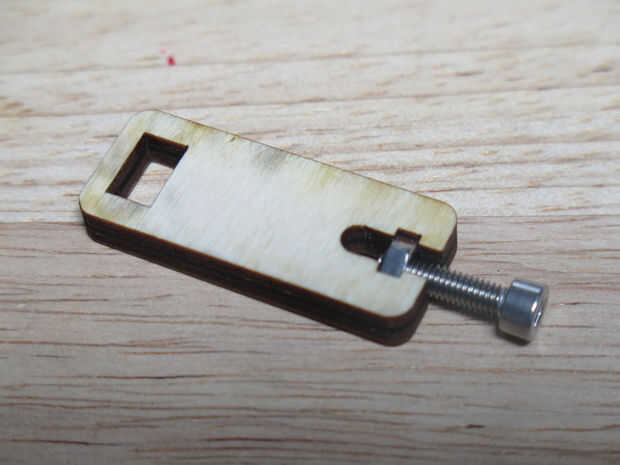

7. Inserte el perno M4 en la ranura del soporte del eje

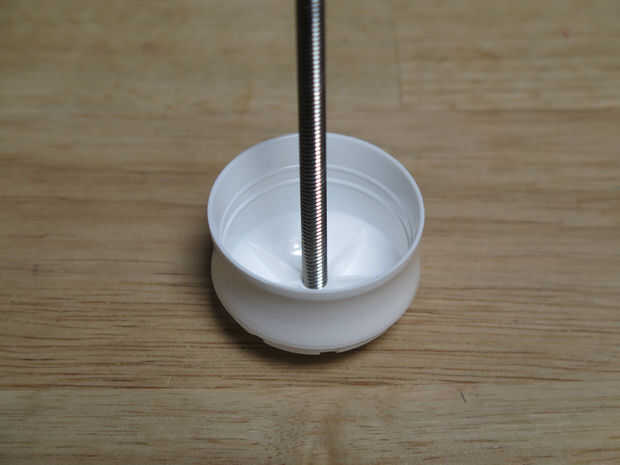

8. Tornillo del eje del motor paso a paso hasta que encaje en el pistón

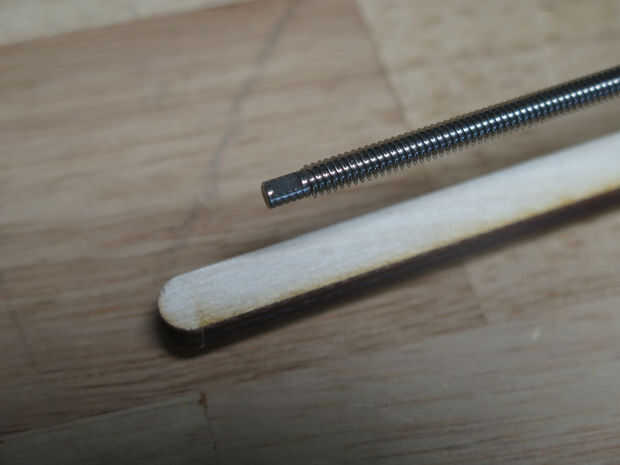

9. Asegúrese de que la parte plana del extremo del eje es paralelo pero en el lado opuesto del soporte vertical

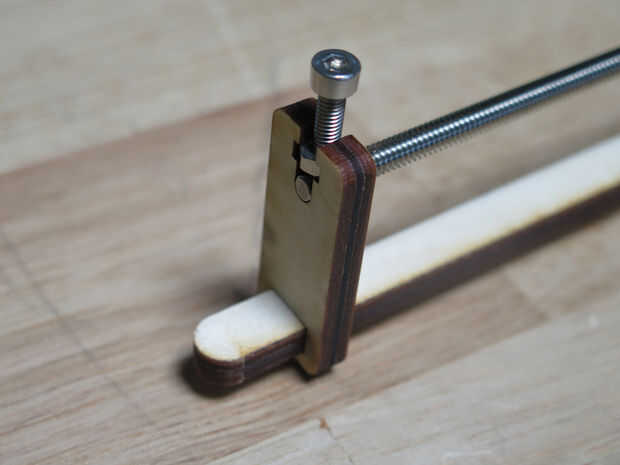

10. Deslice el soporte del eje mediante el soporte vertical y el extremo del eje también. El lado plano debe coincidir con la tuerca
11. Firmemente la M4 perno, para fijar el soporte del eje en el eje

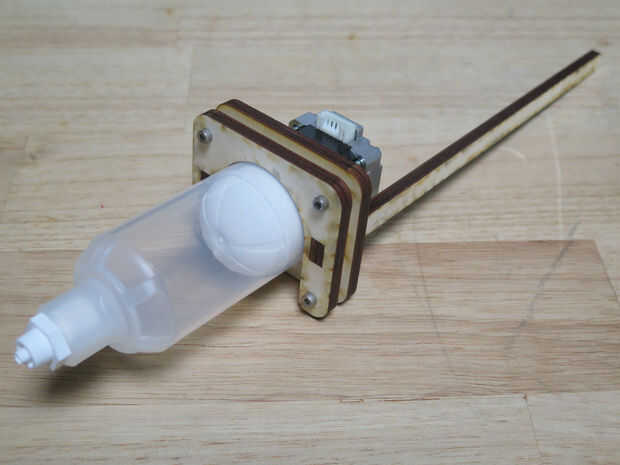

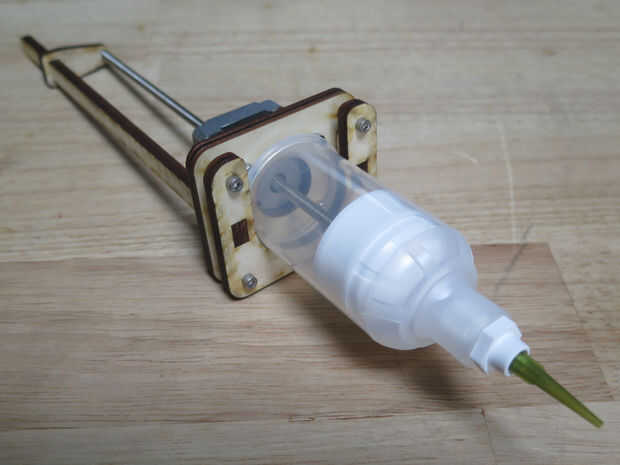

Y eso es todo lo que necesitas, ahora tienes tu extrusor montado.
