Paso 4: Controlando el motor de

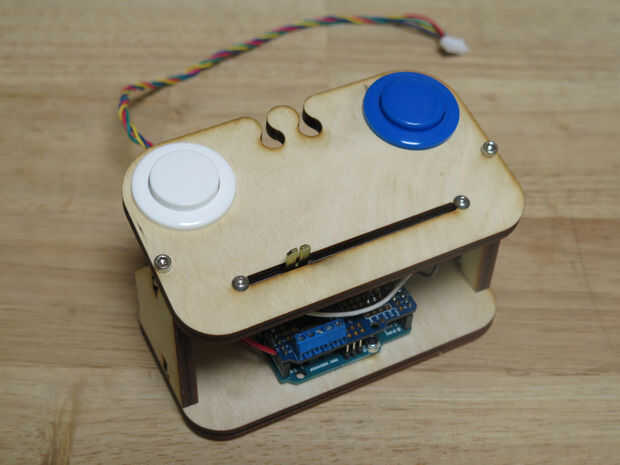

Para controlar el movimiento del motor durante los experimentos anteriores estaba usando una computadora y un Smothieboard. Son excelentes herramientas para una impresora 3d, pero no muy conveniente para un solo motor. Es por eso que construir una caja única para el control de la velocidad y dirección del motor sin la necesidad de un ordenador.

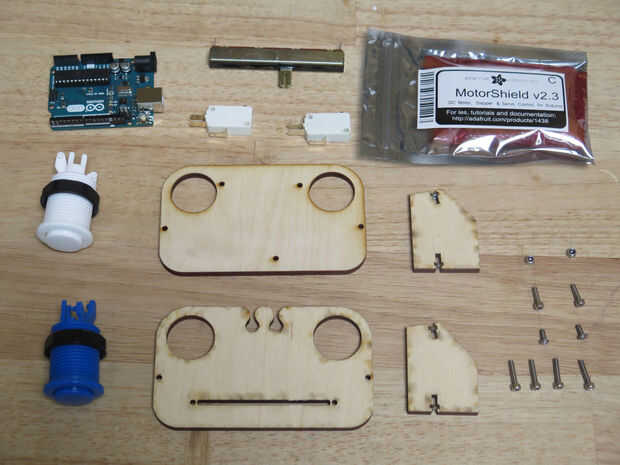

Partes:
- Piezas del corte del laser
- Arduino Uno
- 2 botones de arcade
- Potenciómetro lineal
- Adafruit protector motor
- 2 x M3 12 mm
- 4 x M3 16 mm
- 2 x M3 8 mm
- 3 tuercas de x M3

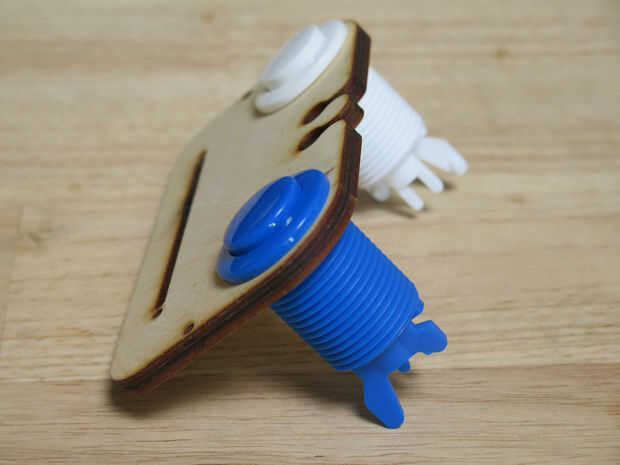

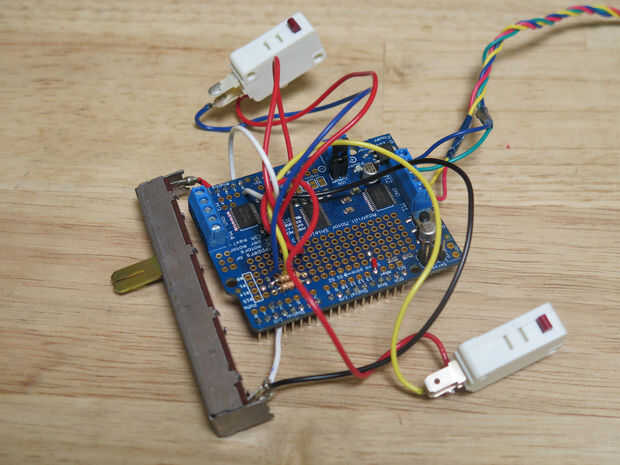

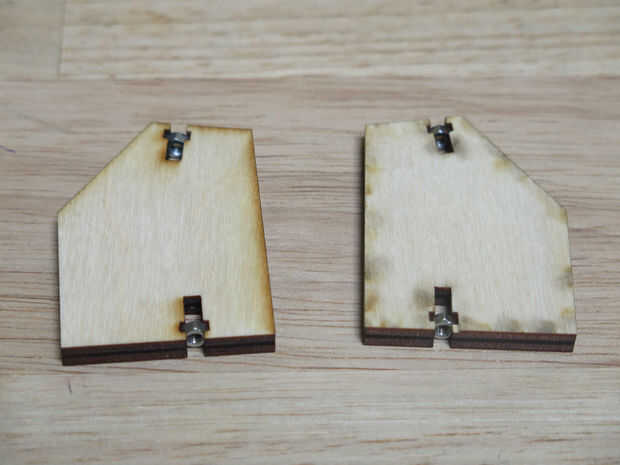

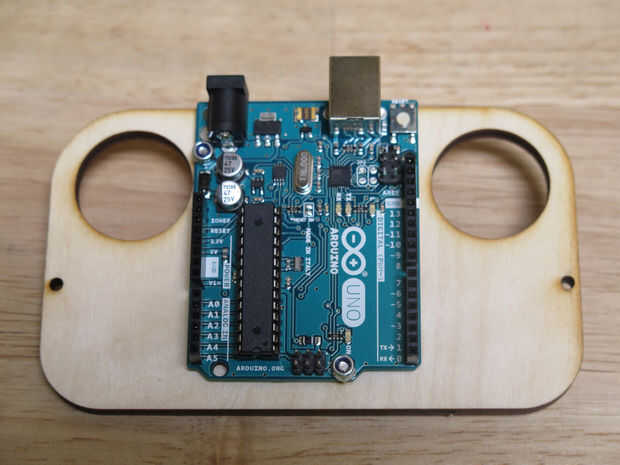

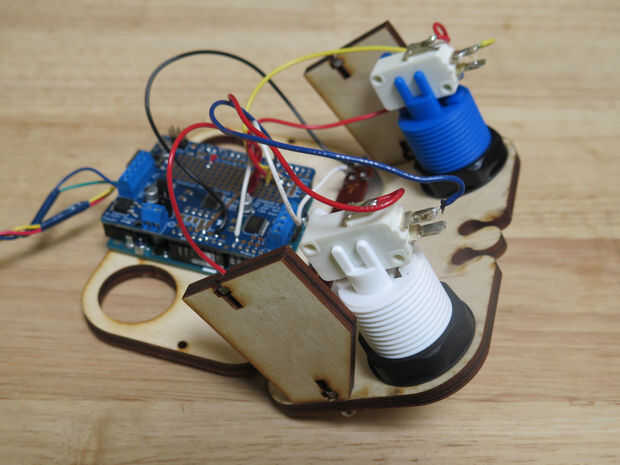

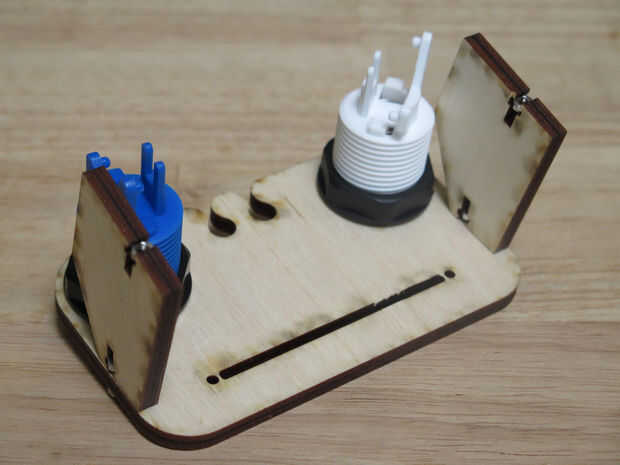

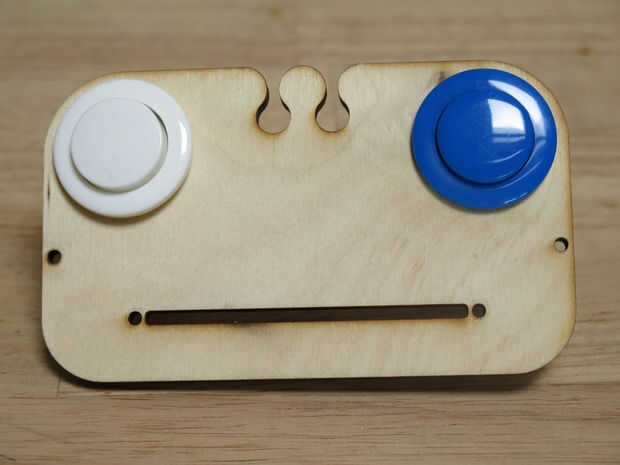

Siga las imágenes para montar.
Añadido a este paso se puede encontrar el archivo .svg para láser cortar las piezas y el sketch de Arduino.

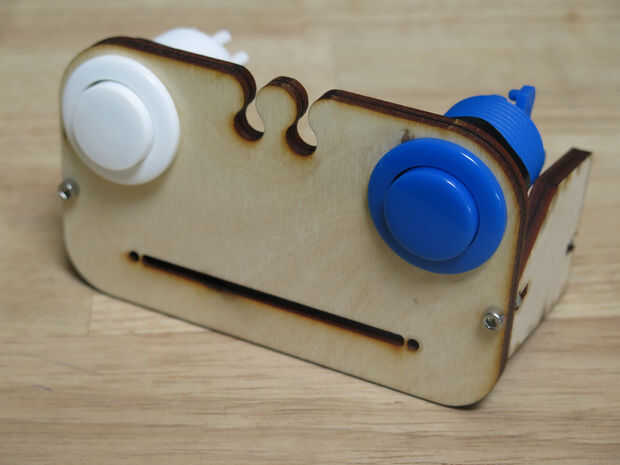

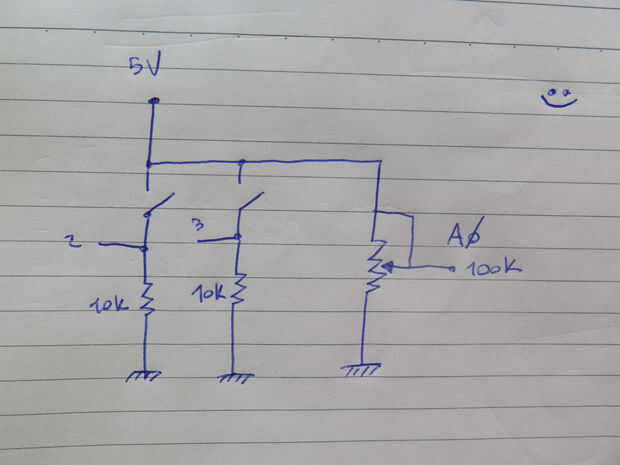

El controlador tiene dos botones y un control deslizante. Los botones se utilizan para controlar la dirección de la extrusora. Un clic en la izquierda una saca, clic a la derecha uno se retrae. Haga clic en ambos al mismo tiempo detiene la extrusora. el regulador permite para ajustar la velocidad del eje.
