Paso 2: diseño y mecanizado
Porque su amoladora de banco va a ser un tamaño diferente a la mía, necesitarás un tamaño de 2 x 4 altura y la longitud de la mesa.

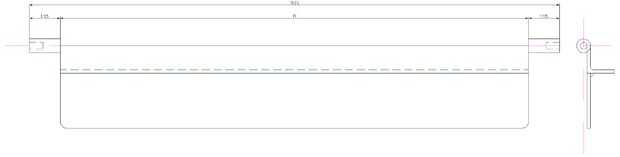

Longitud de la mesa entre los ejes de pivote debe ser al menos el ancho total de la amoladora de banco, además de 1,5 pulgadas: Wt = GBM + 1.5"(+). Debe ser por lo menos este tiempo, o la amoladora de banco no caben entre los montantes de 2 x 4, pero no debe ser demasiado larga; mientras que la tabla es una de las partes más rígidas entre la pieza y la muela en la configuración actual, cambiaría bastante rápidamente si empezaste a estirar hacia 30" OAL. (Esta dimensión es 17" para este molino. Ver croquis.)
2 x 8 longitud de la base (que determina la distancia entre las caras exteriores de los montantes y así los brazos de soporte de mesa) debe ser, como máximo, 1.75" más largo que la longitud de la longitud de la mesa entre los ejes de pivote: bW = Wt + 1.75 (+ 0 /-0,125). No debe ser más que esto, o los ejes de pivote de la tabla no será capaces de llegar a sus cojinetes, los agujeros de 0.5" en los brazos de soporte de mesa, por lo tanto, dependiendo de la precisión que se puede construir la base de madera, podría piensa que esta dimensión sea un poco menor que este máximo - quizás por 0,0625". (Esta dimensión es 18,75" para esta amoladora)
longitud de 2 x 4 para los montantes, que determina la altura de la mesa en relación con las ruedas, debe ser 0,25" más que la altura del centro de la muela desde la base de 2 x 8, cuando la amoladora de banco se fija a la base con el carro de los pernos. (Esta dimensión es 5,375" para su molino)
Las ranuras en la mesa de apoyan brazos y agujeros de tornillo de mariposa en los rieles están diseñados para permitir la colocación de la tabla de 2" a 10" del centro de la rueda. La gama alta de esta gama está diseñado para permitir que el pulido de radios convexos en piezas fijadas a la mesa, con el ajuste de ángulo abierto. Debido a esta gama es tan amplia, la colocación exacta de los montantes en la base en la dirección del frente hacia atrás no es crítica.

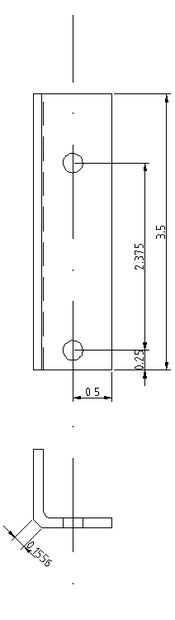

La distancia entre los agujeros de 1/4" en el sujetador de la cerradura de ángulo (sólo imagen en este paso) es 2".
El diámetro de la esfera de ángulo es aproximadamente de 3.5".
Una vez que has averiguado estas cosas, puede trabajar a máquina los pedacitos de metal y madera. Ver los dibujos. Algunas notas:
* Probablemente tendrás que agrandar los 0.5" teniendo agujeros en el brazo de soporte de la mesa sólo un pelo. He utilizado una Dremel.
* Usted desea suavizar la ranura de ajuste en el brazo de soporte de mesa. Sorteo-archivé lo.

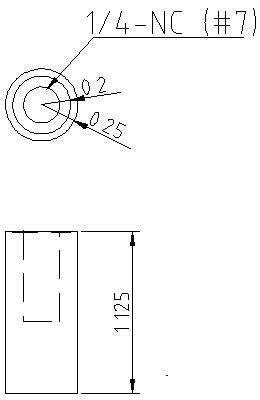

* Todos los agujeros pequeños en los rieles, los ejes de pivote mesa y brazos de apoyo están #7 perforado y roscado 1/4"-20... Si quieres. Seguir adelante y usar algo más.

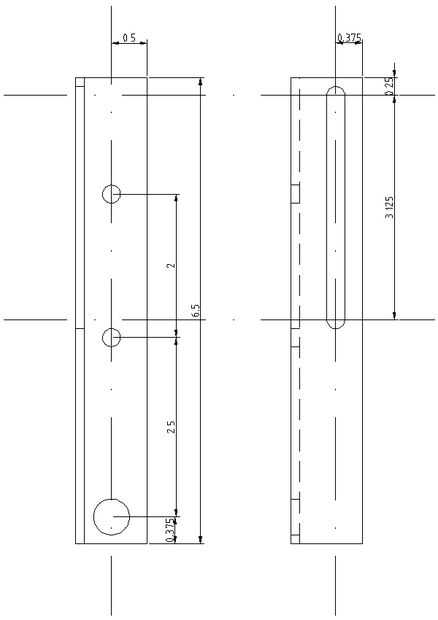

* El bosquejo incluido es para el brazo de soporte de mesa "izquierda". El carril de la derecha es la imagen del espejo. Te cuenta que no es necesario perforar y grifo los dos agujeros de 1/4-20 en la tabla de la izquierda real apoyan brazo... y el molino real, se les pueden omitir.
* El bosquejo incluido está por el carril izquierdo. El carril de la derecha es la imagen del espejo.

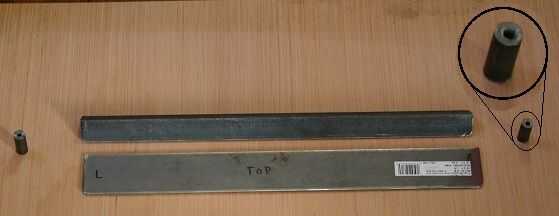

* Hay una hendidura poco profunda en los extremos de los ejes de pivote de la tabla. Esto es para hacer que la fuerza de los tornillos de sujeción se aplica a la parte exterior del eje, donde puede resistir el esfuerzo de torsión más alto. No mecanizado de precisión, así que no dude en probar esto con una fresa grande en su molino, o con una Dremel, o lo que sea.
* Te notaste que la esquina del carril es apagado. Esto es para evitar el brazo de soporte de mesa de montar a caballo en la esquina, en lugar de los pisos, de los rieles... la dimensión exacta no es importantes (tres dígitos para la ironía).
* La superficie de fijación de la sujeción de la cerradura de ángulo de vuelta. Esto la hace más suave, reducir el desgaste y el rasgón en el ángulo que indica el dial.
Para el el dial del ángulo, después con un transportador y la regla, grabar para hacer las marcas. Mi chapa ya tenía pintura en él, por lo salió muy bonito, pero use lo que usted tiene.
