EZ las puntas de prueba para Cargador Solar cerca (2 / 5 paso)

Paso 2: Montar los conductores de prueba

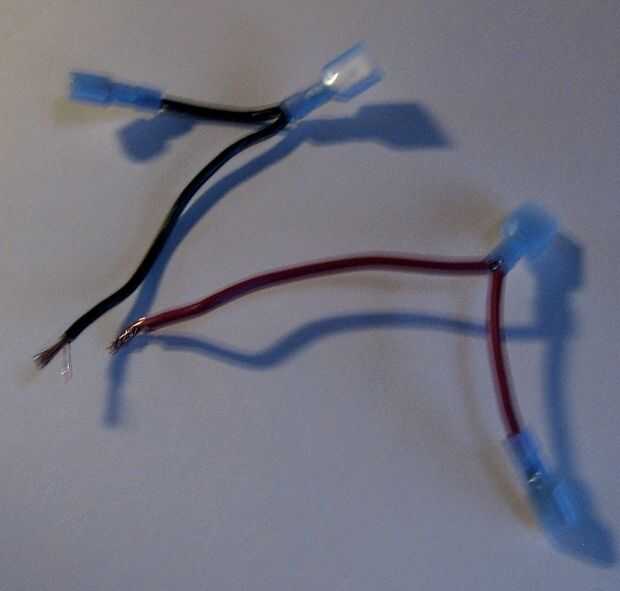

El propósito aquí es agregar un cable extra a ambos el positivo y negativo de la batería conduce. Estos cables extras — las puntas de prueba, será accesible desde el exterior de la caja, sin necesidad de abrir el compartimento de la batería. Mientras que hay más de una forma de hacer esto, opté por un método que no requiere cortar los cables originales. [Mis disculpas por la mala foto. Era un poco demasiado de un primer plano de mi cámara para manejar.]
-Corte 1½" longitudes de los cables negro y rojo. Estos añaden que un poco de sobrante para la batería principal conduce.
-Corte 4½" longitudes de los cables negro y rojo. Estas son las puntas de prueba.
-Tira de ¼" de los extremos de los cables (8 extremos en total).
-Dejar de lado los cables rojos por el momento.
-Colocar un extremo de ambos cables negros en la parte del tubo del conector macho de espada. También puede encontrar que no ambos muy encajan. Si es así, usted necesitará reducir el diámetro del extremo del pedazo largo de alambre negro (no necesita mucho actual simplemente leer el voltaje de la batería). Para ello, cortar el aproximadamente la mitad de los filamentos de cobre hasta el aislamiento con el cortador de alambre. Intenta insertar de nuevo. Si es necesario, recorte un poco más de los filamentos (siempre desde la pieza más larga!) hasta tanto ajuste.
-Doble la porción del tubo del conector para terminar la conexión.
-Prueba tirando de los cables para asegurarse de que tienes una buena conexión.
-Repita estos pasos para los cables rojos.
-Inserte el extremo libre del cable negro corto en un conector hembra de horquilla y de la encrespadura para completar la conexión.
-Repita para el cable rojo corto.
