Paso 2: Lista de piezas y construcción
* ti ez430-f2013 (parte del programador del uso)
* tablero ti ez430 f2012
* leds de 1.2 mm de x 0.8, 4 amarillo, 1 rojo, 1 verde
* un clavo, alrededor 3/4 pulgadas, plana cabeza
* un botón táctil
* tapa de 1 gramo súper pegamento (pegamento súper sí mismo también es necesario)
* usb tipo a conector (lado del pc)
* los cables
construcción
estoy usando el tablero msp430f2012 en vez del tablero f2013 que viene con el dongle ez430 sólo porque tengo algunos de estos. Si desea utilizar el tablero original f2013, deberás volver a escribir una muy pequeña porción de código que adc dectect estado flotante. el f2013 tiene un avance más adc de 16 bits en lugar de 10 bits utilizada que estoy usando en mi construcción.

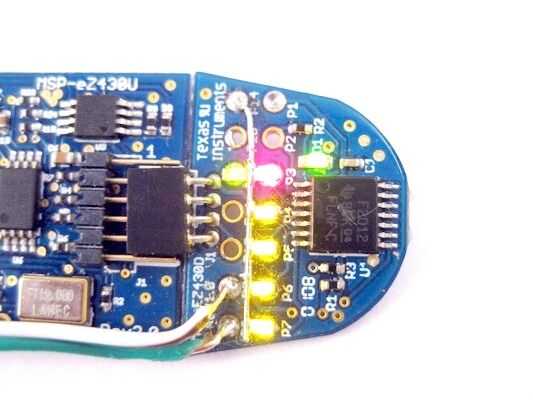

usted necesitará utilizar una punta fina de la soldadura y una temperatura del soldador de control (o estación), no puedo imaginar uno puede soldar los leds con una plancha normal. lo que hice es lata que la cabecera pastillas primero, entonces uso un par de tweeters finos para colocar los leds smd. después de alinear los leds rojo y amarillo, una pierna de un resistor de 1/8 watt de la lata y soldadura que en el pcb, uno de los extremos va a una tierra común. el verde led va último. está muy apretado y desea simplemente aplicar suficiente soldadura para pegar cosas juntos. también el flujo es una necesidad. Use un multímetro para las articulaciones.

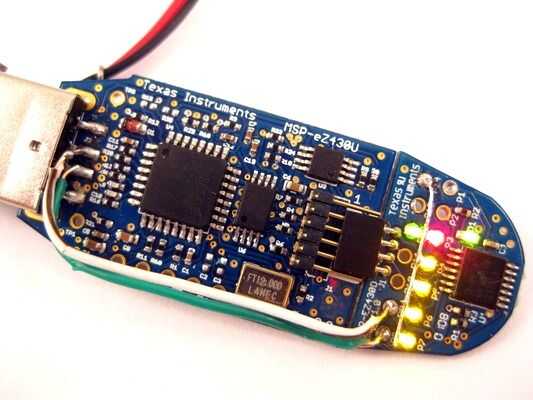

será necesario cerrar el botón y el hilo de la sonda. utilizar cat5e cut offs pero los cables de calibre alto va a hacer. como se muestra en el esquema y el cuadro, que corren desde el tablero al conector usb. sería bueno si puedo encontrar un pequeño conector por lo que pueden ser dis-comprometidos en la voluntad, pero esto va a hacer por ahora.
