Paso 3: Construcción de cabezal de sonda

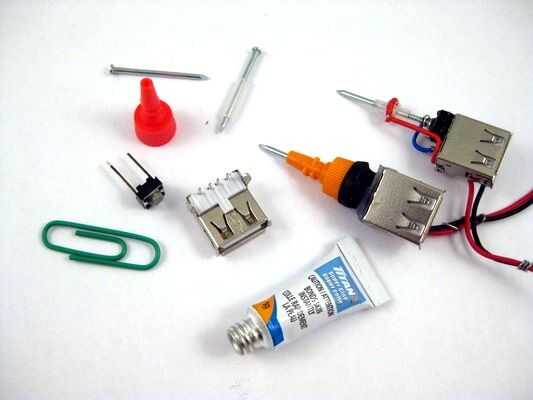

en la parte inferior verás los pedacitos que usé para "construir" (súper pegamento) el cabezal de la sonda. mi idea es construir a un conector usb que puede ser separado para actualizaciones de firmware. usé pegamento súper para ponerlo todo junto. el "clavo" se pega directamente encima de un botón táctil para cambiar de modo muy rápido y frecuencia pwm ajuste. Puedes hacerlo de lo contrario si no funciona para usted. habrá un balanceo del mecanismo de botón táctil, en un diseño que utiliza clip de papel para limitar el balanceo y otra cabeza de sonda utilicé la tapa del súper pegamento para asegurar la posición del clavo. también puede Agregar el resistor de protección / diodo a él.
el conector usb tiene estas conexiones, 5v (1), (2) D, (3) D + y Gnd (4), D - debe ser conectado a la uña, el D + se conecta al botón táctil, el otro extremo de la necesidad de botón táctil para ser conectado a tierra.
Esta estrategia en el conector de sonda me da mucha flexibilidad, con línea eléctrica en la cabeza de la sonda, pueden ampliar el circuito y convertir este proyecto en algo más cambiando simplemente el "jefe" y el firmware, por ejemplo puede ser un voltímetro, un etc. tv-b-gone (con transistores y pilas en la cabeza de la sonda), a continuación añado un blanco luz "cabeza-" a él.
