Paso 3: Qué es una lámpara no enciende
OK ahora la lámpara está buscando bastante impresionante, pero algo falta...
Una vez que estés satisfecho con el ajuste es hora de desmontar la lámpara otra vez lista para luces y cableado para su instalación.

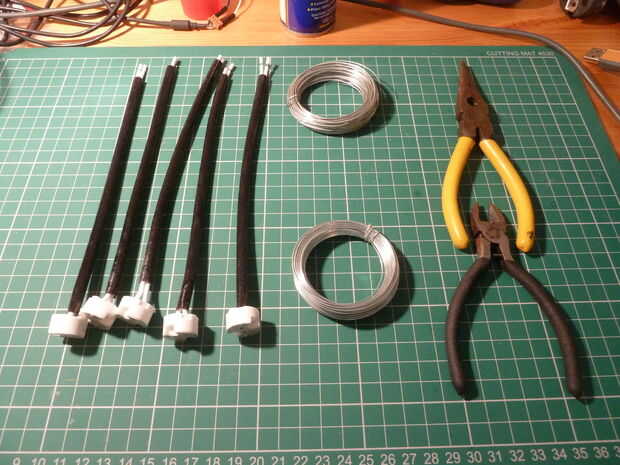

Seleccioné los titulares de bombilla G4 para la lámpara para un número de razones:
- Se adaptan muy bien y las bombillas son de un tamaño apropiado
- Son 12V que es mucho más fácil hacer seguro sin tener que atornillar los cables de tierra a mis preciosas partes de F1
- Hay LEDs disponibles para este tamaño para menor consumo de energía
- La 12V significa que puedo adaptar alguna genialidad de arduino powered para control y regulación, etc..
Lamentablemente los bulbos del LED ordené han tomado siempre para llegar y no puedo comprarlos en mi tienda de hardware, así en este instructable usé bombillas halógenas. Esto ha hecho mi bulbo impreso 3D piezas adosadas bastante inutil consiguen demasiado calientes, ya que he tenido que aumento que el cableado y alimentación de la corriente más alta. Se adaptar los LEDs cuando llegan y se intenta enviar una actualización.
Por ahora quería mi luz así que apreto adelante con los halógenos. Los sostenedores de bulbo que compré son de ceramicos y parecen tener un reflector de calor, así que pensé vaya bien con el calor, pero que necesitaba para adjuntar a los gases de escape, sin modificación y de manera resistente al calor. Después de enraizamiento en mi garaje he conseguido encontrar algunos alambre de acero liso, así que decidió utilizar este. No se ve muy cerca a, pero es apenas visible desde lejos y no cuando la luz está en. Después de todo es sólo una medida temporal hasta que los LEDs lleguen.
Mi método de conexión es el mismo que mi opción impresa 3D. Donde el colector de escape viene a cubrir la cabeza que divide en dos trazados casi separados de cada una de las válvulas de alimentación. El resultado es que el tubo de sección circular se estrecha en forma de figura-8 al ingreso más alto en la altura de la 8. Formando dos alas que se sientan en la parte superior e inferior de la 8 el soporte soporte se puede evitar de caer más en los gases de escape. Formando otras dos alas a los lados que presión hacia delante contra el estrechamiento en el centro el 8 impide que la Asamblea de la mudanza hacia fuera o fuera de los gases de escape. Juntos, esto es suficiente para garantizar el soporte en posición detrás de la abertura en cada tubo. De cualquier modo se hacen las alas deben ser lo suficientemente flexible como para permitir la inserción de ellos.

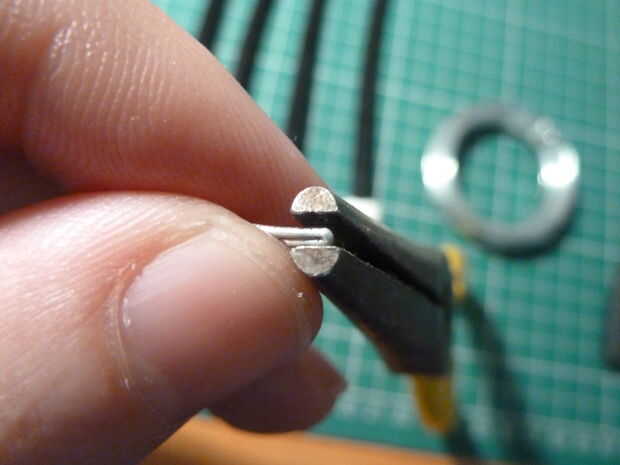

Para cada montaje de sostenedor de bulbo usé alrededor de 500mm de alambre. Os recomiendo doblar los extremos cortados de los hilos sobre con unos alicates para evitar rasguños de los extremos afilados, especialmente como se ping tan pronto como usted mira en el ojo.

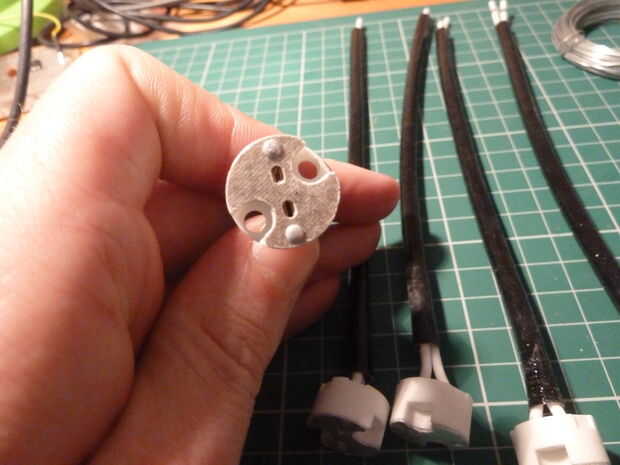

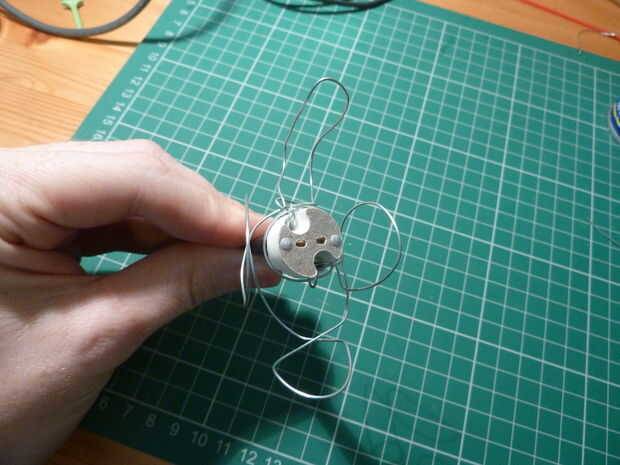

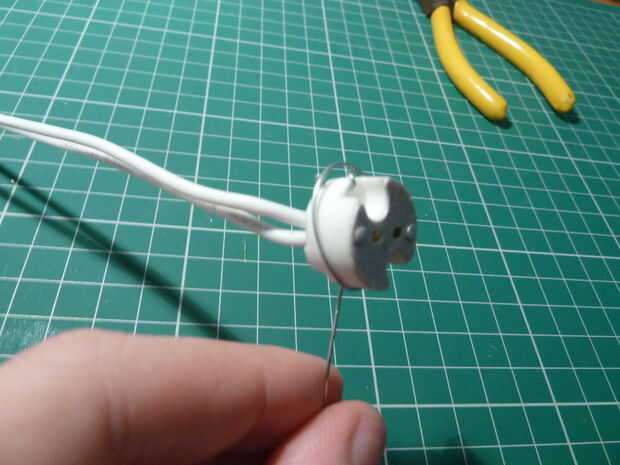

Los titulares de mi bombilla tenían 2 orificios por lo que até el cable aquí, envuelto alrededor del soporte para controlar el ángulo de mejor a continuación, atado apagado otra vez. El resto del alambre entonces fue utilizado para formar las 4 alas necesarias (ver imágenes). Esto no es un arte exacto como el cable tiene un montón de primavera y puede ajustarse más tarde para la buena colocación de los bulbos.
