Fabricación de abrazaderas de mordaza de la fresadora (4 / 11 paso)

Paso 4: Limpiar los pies

a continuación hice el "pie" de la abrazadera, la parte que descansa sobre la mesa de fresadora. Esta operación limpia el trabajo de sierra para metales y estableció la altura de la abrazadera. Esta es probablemente la dimensión más importante, pero incluso aquí hay espacio para algún juego.

Sujeta la "pierna larga" de la pieza en la mordaza, teniendo cuidado de apretar en la parte recta de ángulo de hierro, no cerca de la esquina donde cambia el grosor. Coloca la abrazadera cerca del centro del vicio para mantener la fuerza de sujeción equilibrada y evitar que se enrosque la quijada movible.

La longitud deseada de los pies (por el dibujo) es 0,875 pulgadas. Yo sabía que corte el pie más largo que con la sierra, así que hay cierto stock de repuesto en el extremo del pie para trabajar con.

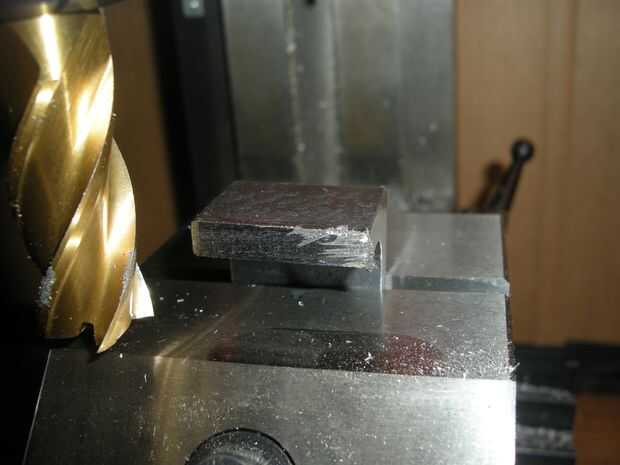

Primero cuadrado la parte inferior del pie por raspado con el cortador, al igual que cuadrado los lados largos en el paso 3 (excepto a lo largo de X en lugar de a lo largo de Y). Corto desde la izquierda de la pieza a la derecha, para quedarse con la molienda convencional.

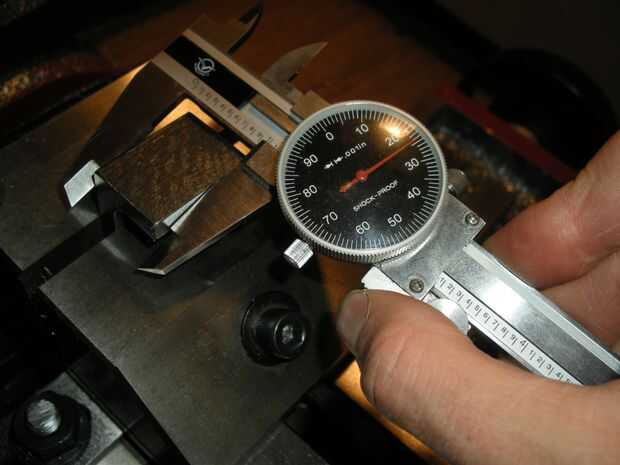

Una vez que era plana en la parte inferior entera del pie medido la altura de pie con pinzas (limpiar las superficies de referencia con un trapo para que la viruta no deshacerse de la lectura). Esta medida me dijo cuánto material que tuve que quitar. Me quité lo de 0,010 pulgadas cortes hasta que me dieron dentro de 0.020, entonces había medido otra vez y tuvo cortes poco profundos hasta que llegué a 0,005 pulgadas, entonces llama buena.
