Fabricación de circuito: El taller (6 / 10 paso)

Paso 6: Las puertas lógicas básicas

Ahora vamos a tratar de dos puertas lógicas básicas llamada "y" y "OR".

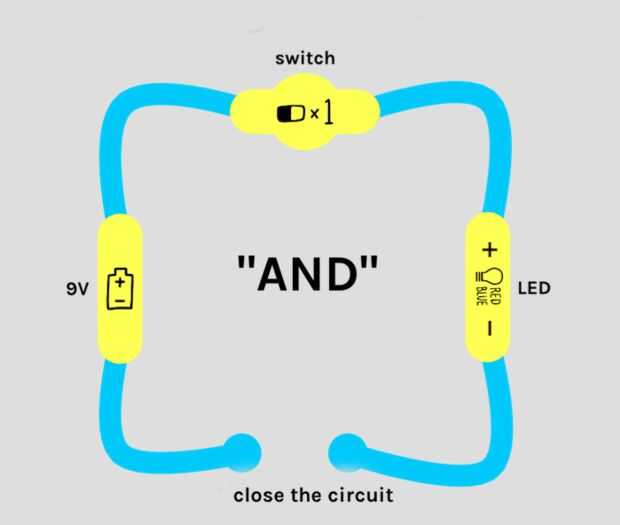

Como se puede ver, el circuito "Y" funcionará correctamente cuando ambos puertos están cerrados.

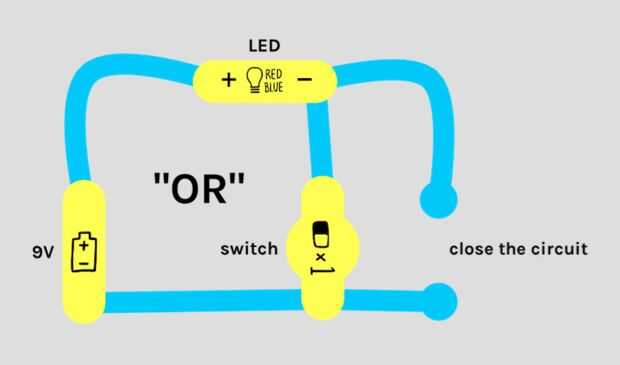

El circuito "OR", por el contrario, funciona cuando uno de los dos puertos se cierra.
