Fabricación de circuito: Los módulos (5 / 8 paso)

Paso 5: Construcción de "Switch"

Ahora vamos a construir el módulo de interruptor. En primer lugar, construir las piernas.

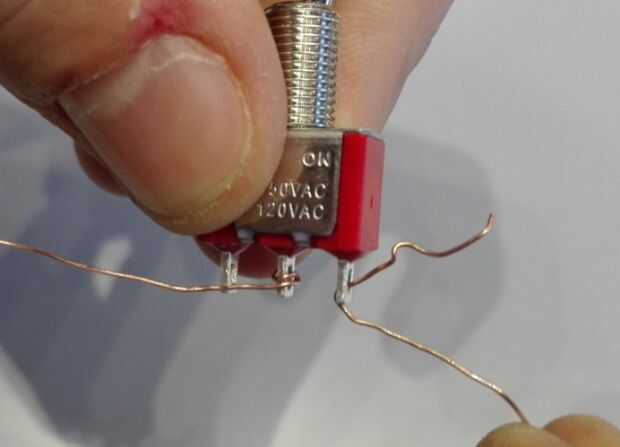

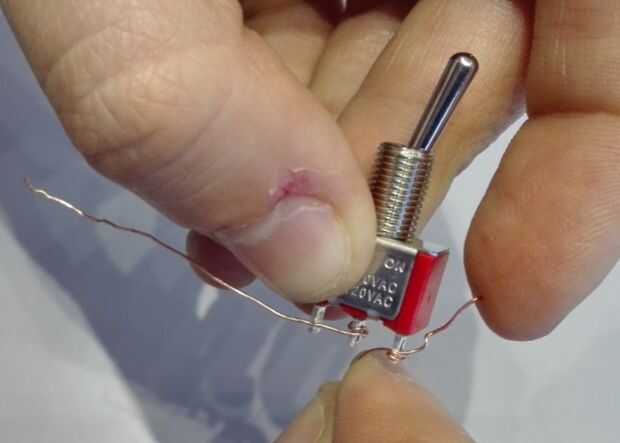

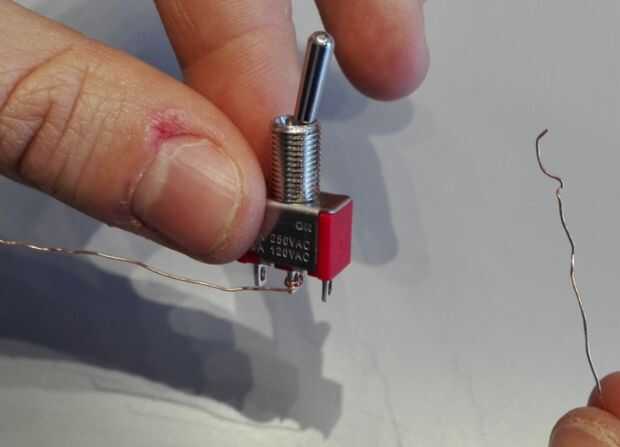

Una vez hayas terminado, echa un vistazo a su conmutador. Como se puede ver, tiene tres clavijas diferentes. Sólo vas a usar dos de ellos. Tomar dos trozos de alambre de cobre y sujete a dos pernos, como se muestra en las fotos. Tenga en cuenta que no debe ser cualquier conexión entre los pines, así que asegúrese de que los cables no toquen.

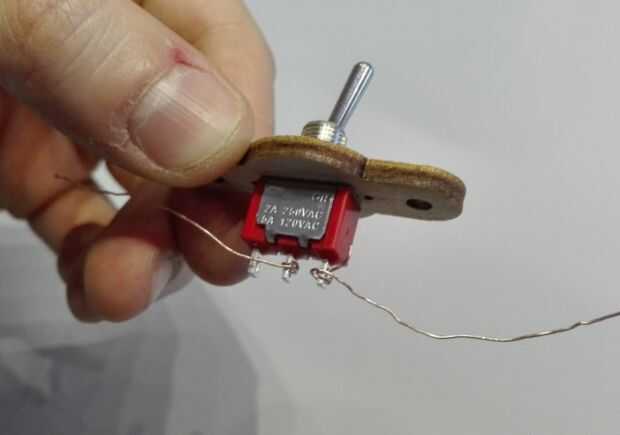

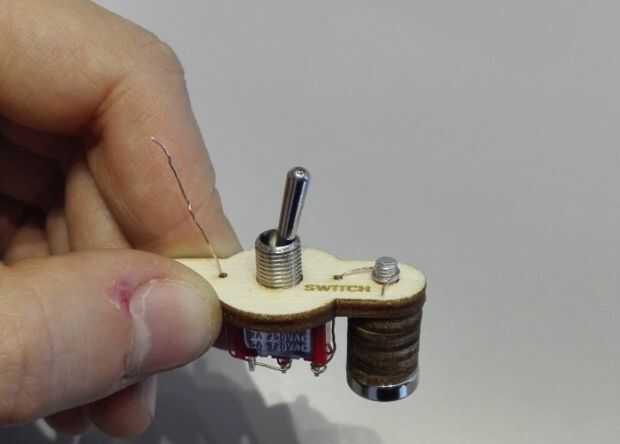

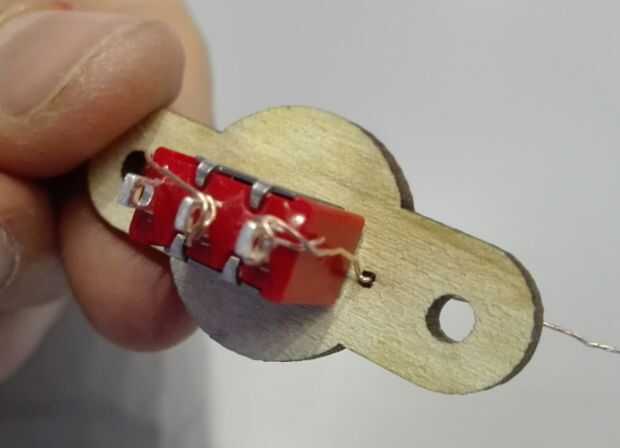

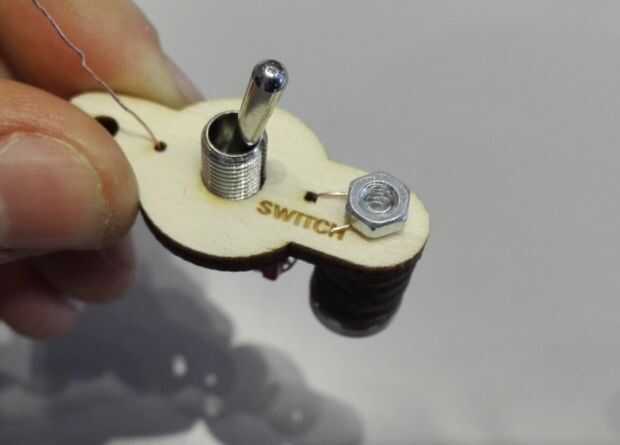

Ahora inserte la parte superior del interruptor en el agujero más grande en la base. Luego inserte los cables de cobre en los dos orificios restantes y fijarlas con los tornillos.
