Fabricación de circuito: Los módulos (6 / 8 paso)

Paso 6: Edificio "LDR", "LED", y "RGB LED"

Los tres módulos restantes se llaman LDRy LED RGB LED. Las dos primeras tienen dos piernas, mientras que la tercera tiene cuatro de ellos. Aunque parecen diferentes, su proceso de construcción es bastante similar.

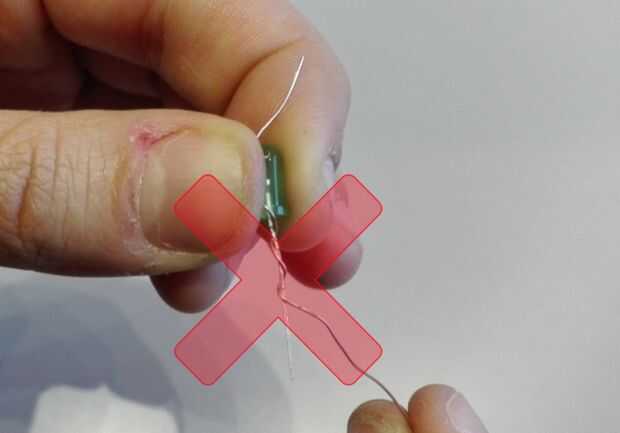

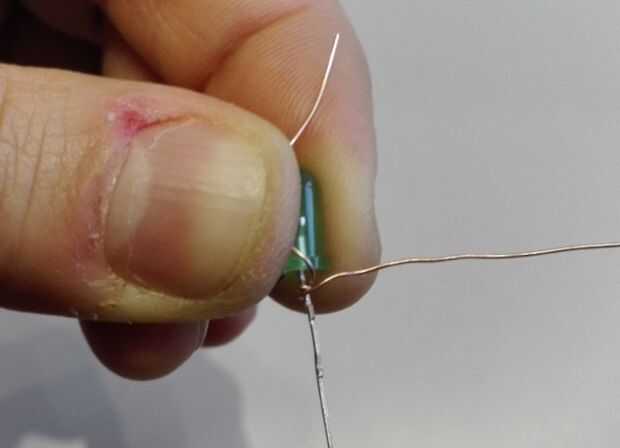

Vamos a empezar con el LDR. Monte el fotoresistor en la base, y doblar sus piernas hacia arriba, insertándolos en el orificio de la base. La fotorresistencia no está polarizado, por lo que no necesitará preocuparse de colocar incorrectamente. Ahora toma dos trozos de alambre de cobre y envuélvalos alrededor de las piernas. Asegure el módulo con las tuercas.

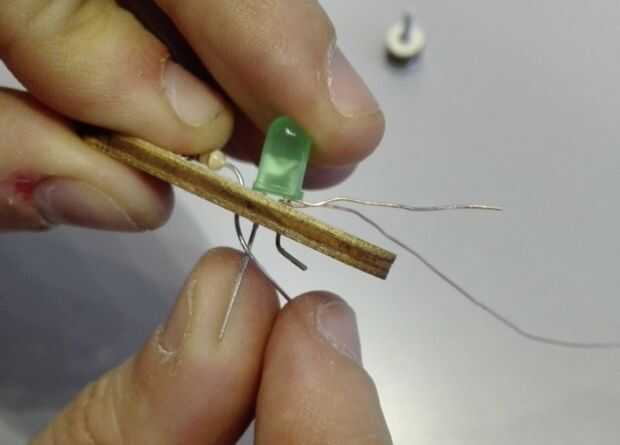

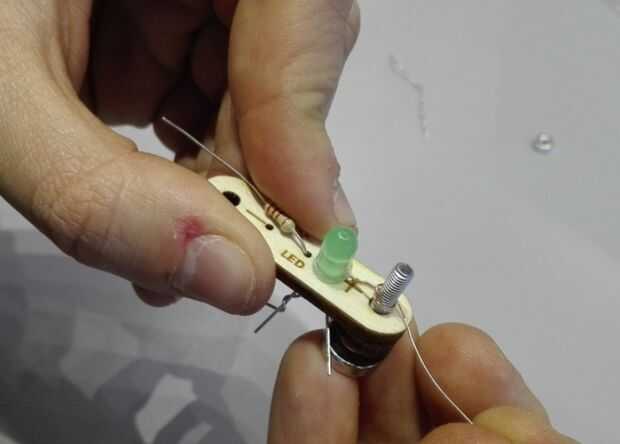

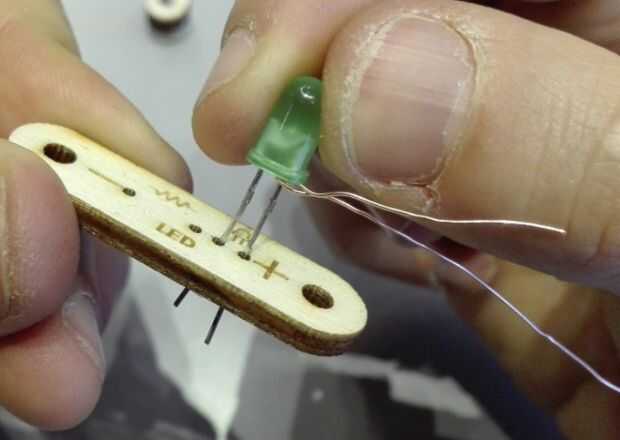

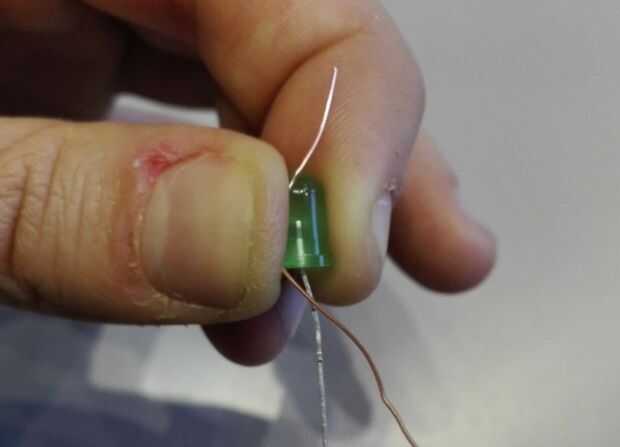

Ahora vamos a construir el LED. El LED está polarizado. El perno más largo es el positivo y por lo tanto debe colocarse del lado de la base que está marcada con "+". Crear la conexión entre el perno y el tornillo con alambre de cobre.

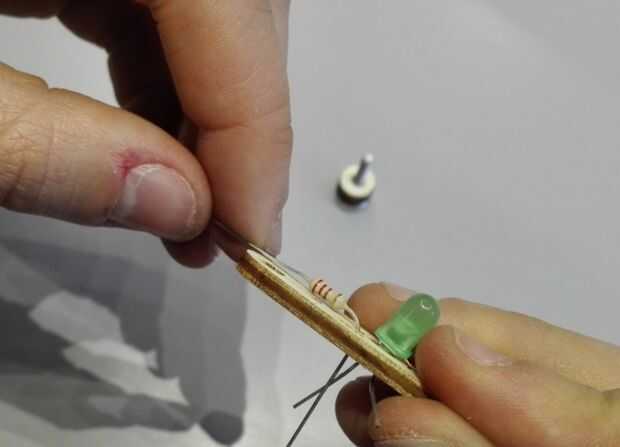

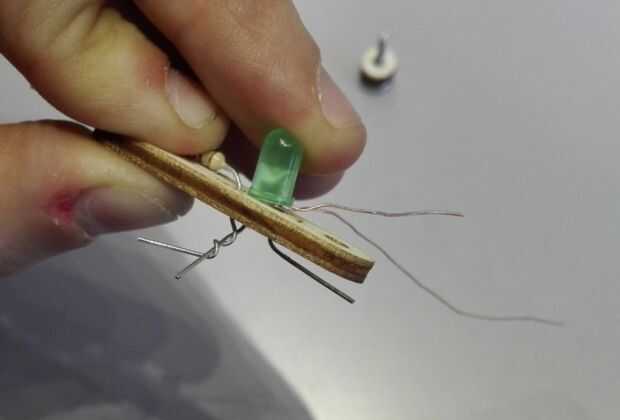

El más corto perno el negativo. Conectar a un lado de la resistencia y utilizarlo para crear un puente con el tornillo que va a representar el lado negativo de la base. No necesita cable de cobre para este lado del módulo.

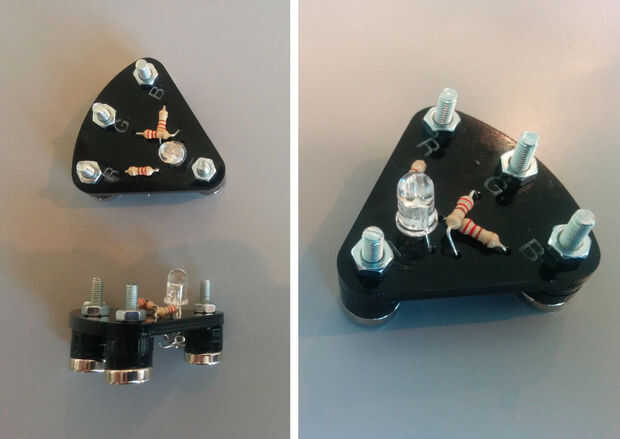

El proceso de construcción para RGB LED es muy similar a la de LED. Echa un vistazo a los LED RGB. El perno más largo es el negativo, por lo que debe conectar por consiguiente a. Las clavijas restante necesitan estar conectado a tres resistencias diferentes y luego a la pierna apropiada. Con el fin de evitar errores, echar un vistazo a la hoja de datos del RGB LED o simplemente la prueba conectando cada pin a una batería de 9v, a través de un resistor de 470 ohm.
