Fabricación de circuitos sin una ordenador parte 1: el diseño

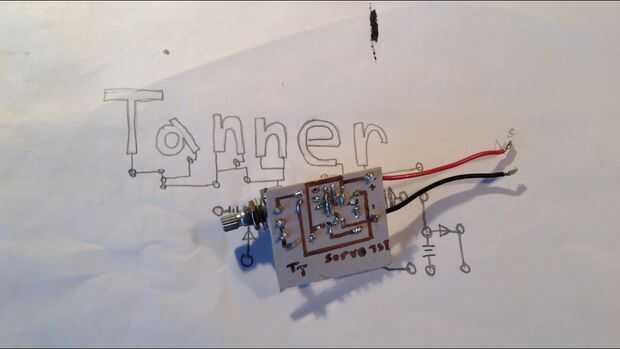

Si desea diseñar y construir un circuito impreso, pero no tienen el tiempo ni recursos para el diseño del equipo o una impresora láser para imprimir, entonces esta serie instructable es para usted. Este instructable le mostrará cómo pasar de la idea de lo que quiere construir a la placa de cobre revestida con los rastros marcados en ella con marcador permanente. La voluntad siguiente instructivo pasar por el proceso de grabado con cloruro férrico. El video de abajo se complementan este instructable y dar una explicación audiovisual de la misma.

Etiquetas: Diy, Pcb, Circuito, Tanner, Ladrón de joule, Tech, Parte 1, Fabricación
