Paso 3: Diseñar la distribución

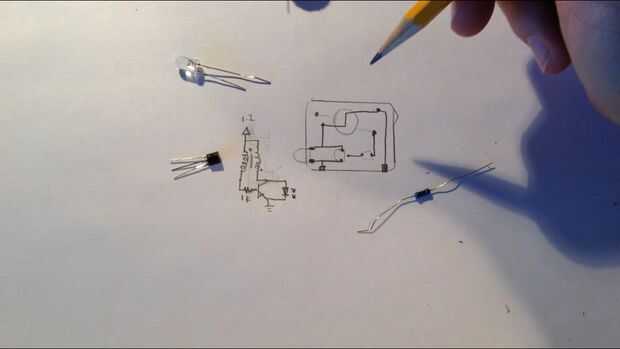

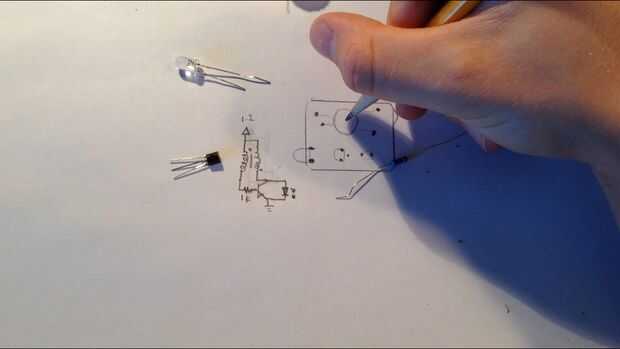

En un PCB (circuito impreso), cada componente es conectado por líneas de cobre llamadas rastros. Al diseñar la disposición de la traza de la placa, necesitará primero dibujar un tablero de escala en su papel. Luego dibujar los componentes como realmente son (no el mismo símbolo) a la escala dibujada en el papel. Asegúrese de poner los componentes que se encuentran cerca uno del otro en el esquema cerca uno del otro en el tablero. También, asegúrese de incluir los pines del componente en su dibujo. Cuando todos los componentes se dibujan, conecte los cables dibujando líneas entre los pasadores. Esta parte tiene mucho poder de cerebro porque tienes que tener en cuenta todas las conexiones. Este paso puede llevar muchos intentos diferentes para conseguir el diseño adecuado seguimiento.
