Fabricación de circuitos sin una ordenador parte 3: montaje de soldadura de la superficie (3 / 3 paso)

Paso 3: ¡ Funciona!

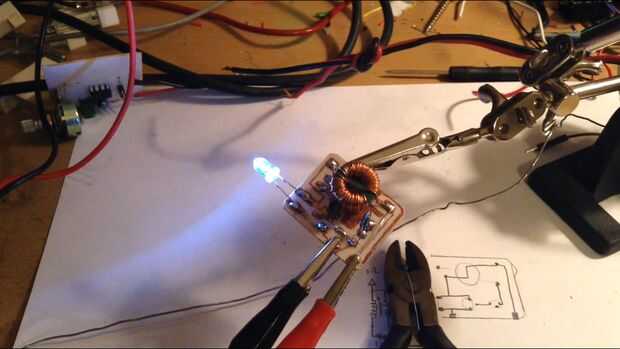

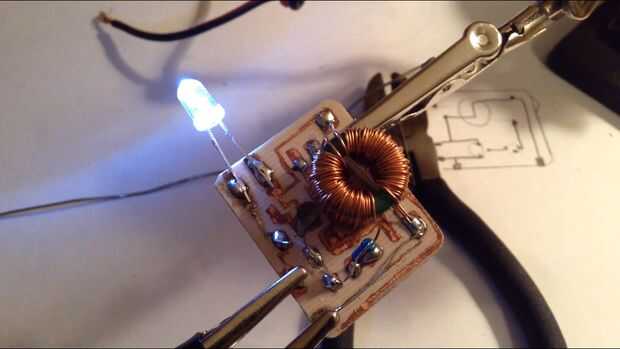

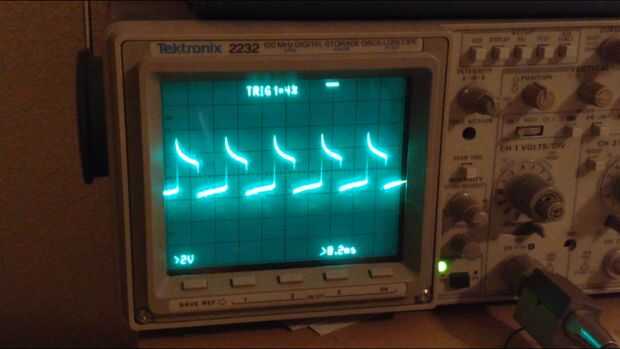

El circuito del ladrón de joule funciona perfectamente! Funciona el LED por lo menos.47 voltios. Como se puede ver en la imagen de osciloscopio por encima, el circuito oscila uniformemente. Este circuito funciona y se ve profesional en esta placa de circuito impreso.

Gracias por la lectura y la fabricación de la buena suerte!

Descargo de responsabilidad: el cloruro férrico es una sustancia peligrosa, no lo consigo en tu piel!
