Fabricación de dispositivos inteligentes-Inicio #techiniche #boltiot (8 / 8 paso)

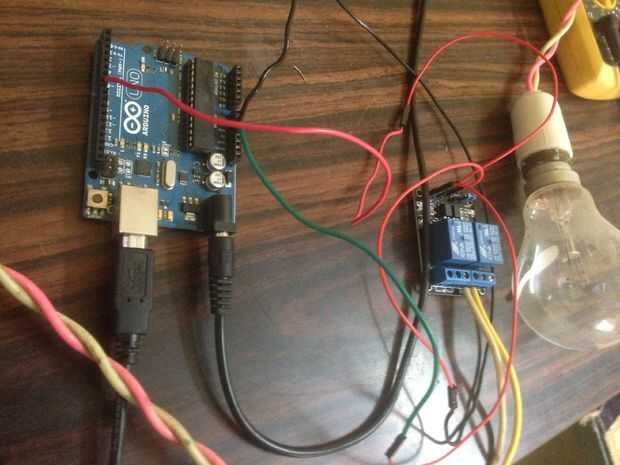

Paso 8: Circuito que controla la luz

pasos:

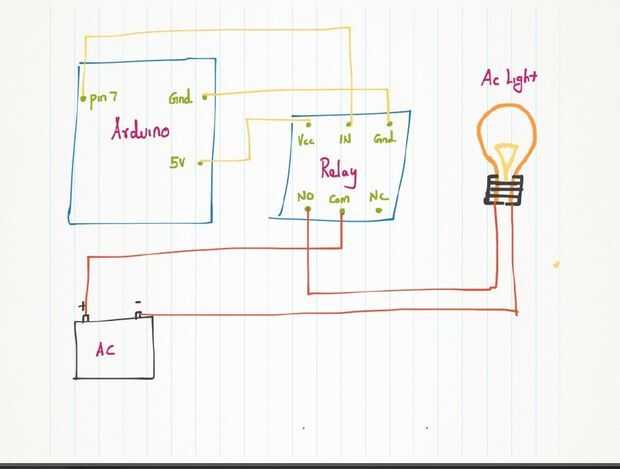

  • conexiones de

1) el pin 7 tornillo a 1 en el circuito del relé de

2) 5V a módulo de relé vccof

3) gnd del perno a la tierra del módulo de relé

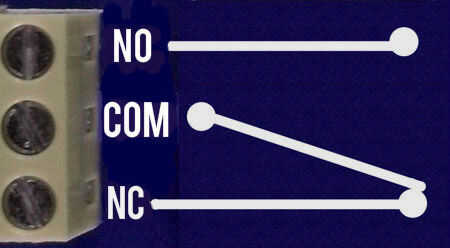

  • Estamos utilizando NO en relé, por lo que pueden activar y apagar la luz
  • Línea de alimentación está conectado a COM
  • Línea de suministro AC está conectado no.
  • Tierra de luz está conectado directamente.
