Fabricación de engranajes 3d para impresión (1 / 2 paso)

Paso 1: Inkscape

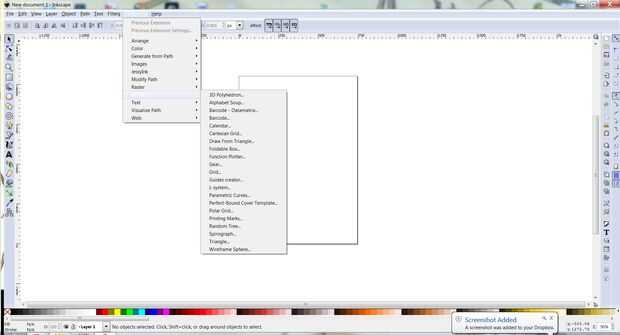

En Inkscape haga clic en extensiones y cambios, entonces se abrirá un cuadro de diálogo. Las opciones son:

1) número de dientes

Echada circular 2)
Esto debe ser el mismo para todos los engranajes que se desean del acoplamiento

3) ángulo de presión de
Éste es el más importante para conseguir los engranajes de acoplamiento con los demás. Deben tener el mismo ángulo de presión

Para más información sobre engranajes y propiedades sugiero engranajes

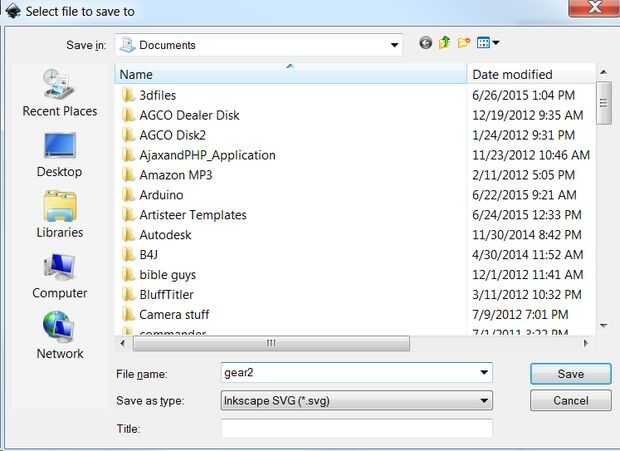

Cuando se tiene el esquema del equipo, selecciónelo y luego guardar como SVG
