Fabricación de estabilizadores de trimarán (2 / 5 paso)

Paso 2: realizar en el marco de la

Para llevar a cabo un semicírculo hullform hace algunas dificultades, con tablas de madera tradicionales que usted tiene que apagar desde el semicírculo. Usted puede hacer lo que usted toma dos sideplanks verticales, y dos underplanks con 120 grados de bisel en quilla. En ese caso es la intersección de la vertical y el tablón de 120 grados a mitad del proyecto, y la intersección de las dos tablas de 120 grados debajo de la quilla es bajo el semicírculo en 0,043D. El filete es R = 0, 31D entre las tablas.

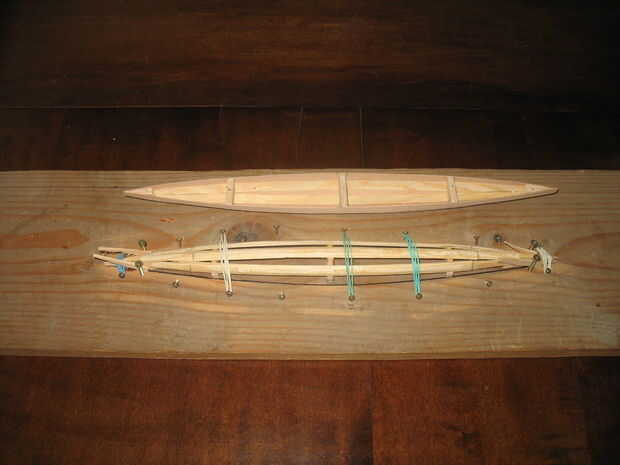

Forr montaje de los estabilizadores puede utilizar el método de línea de base. La cubierta es aquí un plano horizontal, poner esto en una placa horizontal y construir el marco: al principio las costillas transversales, entonces los marcos longitudinales y las tablas.

La longitud se divide en 4 trozos, ponemos un hilo en el centro, 2 pequeñas rasgaduras en la longitud ¼ y rips de triángulo-formado horizontales por lo menos 2. La altura de RIP es la altura del semicírculo, además de la diferencia de 0,043D y el francobordo. El grueso de los rips de triángulo es sólo la altura del freebord.

Dado que las secciones tienen 3 filetes, está subordinado a hacer 3 marcos longitudinales, que tienen suficiente anchura y grosor para hacer los filetes (ancho de 0, 6D, espesor 0, 18D). Los marcos longitudinales une los extremos a una distancia de tallo y de la popa de 0, 19L. Desde este punto nos podemos cortar recto a los extremos.
