Paso 2: Formas de bastidor: no Dodge el proyecto!

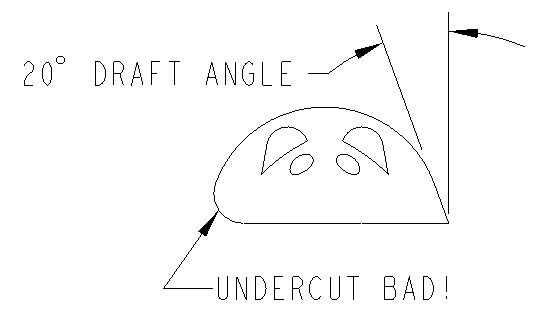

El Ángulo de inclinación es el montaje que su parte ángulos de una pared vertical (véase la figura). Cuando se tiene el proyecto negativo obtienes un socavado. Existen técnicas que pueden utilizarse para piezas con contrasalidas pero estos son para la clase avanzada. Cortes son malos porque le impide eliminar el espacio en blanco del molde intacto. De hecho incluso una pared vertical tiende a colgar en su molde y causar problemas. Necesitas un mínimo ángulo de inclinación de 5 grados, pero más es mejor. Ángulo de desmoldeo se aplica a cada superficie de la pieza. Aviso en la figura que las orejas del ratón también tienen un ángulo de inclinación también. Muchos sistemas de CAD tienen herramientas para medir ángulos de proyecto que usted puede encontrar útil para verificar su parte.
La otra razón por qué necesita tener no socavados en su parte es que se talla la parte de arriba. No tienes una manera de cortar una capa de recorte sin un montón de trabajo adicional (que se desperdiciaría puesto que le arruinara su molde de todos modos).
Para simplificar nuestro molde será un molde abierto con un único medio. La pieza tendrá que tener una superficie plana como la Base. Se trata de la parte superior de la cavidad del molde donde viertes tu derretido gomoso. La superficie de la base será la superficie más grande de su parte. Generalmente se trata de la parte posterior o inferior de su parte.
Con estas consideraciones, usted necesitará modificar el modelo original. El modelo en el juego de la voluntad no-duda sea un completo alrededor de la figura con un montón de zonas retentivas. Usted necesitará hacer una copia de su modelo y agregar o modificar características para eliminar socavados y crear una buena superficie de la base.
