Paso 4: Rodajas ratón!

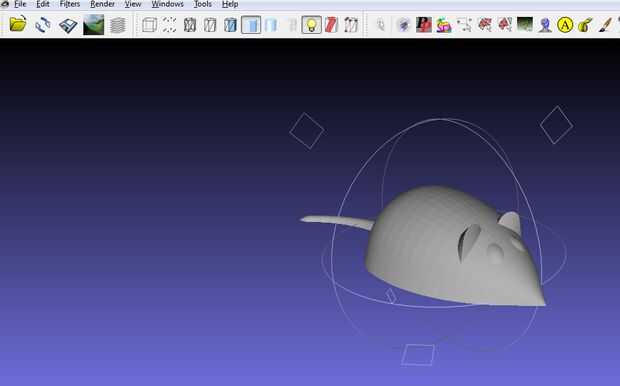

He tratado de incluir imágenes de cada paso en este proceso.

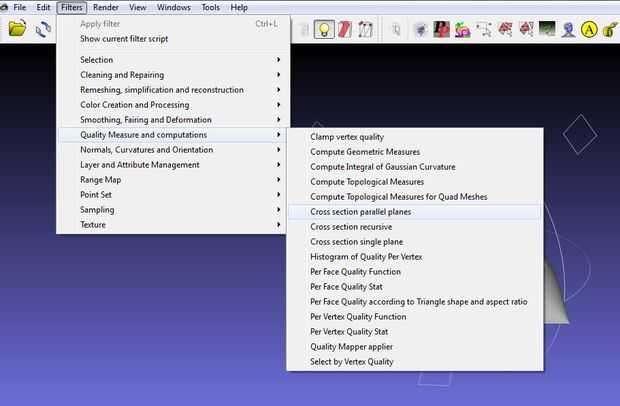

La herramienta de corte se encuentra en el menú filtros > medida de la calidad y cómputos > planos paralelos de sección transversal.
Usted tendrá que hacer un poco de matemáticas aquí. Usted tendrá que decidir la altura de su parte será, cómo las rodajas y el número de capas de corte para la parte. Se trata de un acto de equilibrio. Si utilizas más capas que tendrá una parte suave, sin embargo tienes más capas a cortar y será más difíciles diferenciar al cortar. También deberás decidir la longitud total de la pieza, que se utilizará más adelante.
Para esta parte que me decidí a hacer una "parte alto 0.75 con 11 capas, dando un espesor de capa de 0.075", que parecía razonable. Decidí especificar 22 capas para cortar y descartar todas las otras capas. Esto evita tener posiblemente una capa de primer o última funky.

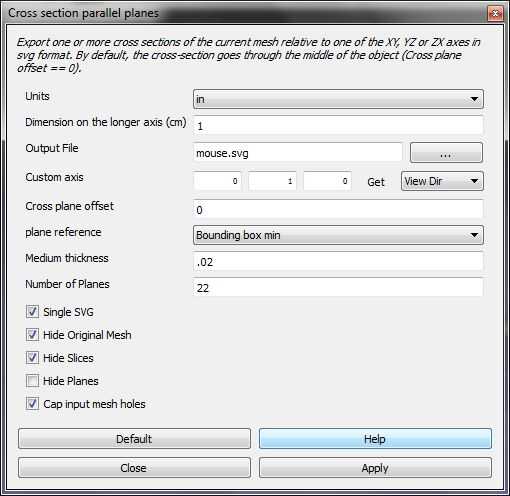

En el cuadro de diálogo, seleccione los parámetros por defecto en primer lugar y luego poner en sus parámetros personalizados:
-Unidades: No importa como nos anulará las unidades más adelante, así que dejarlo como CM
-Dimensión en el eje más largo: nos anula esto también más adelante, así que me puse a 1
-Output File: Esto parece no importar. El software siempre parece usar el mismo nombre de archivo como el archivo de origen, cambiando la extensión a. SVG.
-Eje personalizado: Este conjunto define la dirección de corte. Por mi parte el eje "Y" es el eje vertical por mi parte, así puse a 1 y el resto a 0.
-Plano referencia: Seleccione Bounding box min. Esto es importante para establecer el punto donde se encuentra la primera rodaja.
-Medio grueso: Este es un valor cosmético y controlará cómo gruesas las rodajas se muestran en la pantalla de previsualización. Tiene ningún efecto en el archivo de salida. Me puse a .02 a efectos visuales.
-Número de aviones: esto es bastante evidente. Ya hemos decidido antes, utilicé 22 rebanadas.

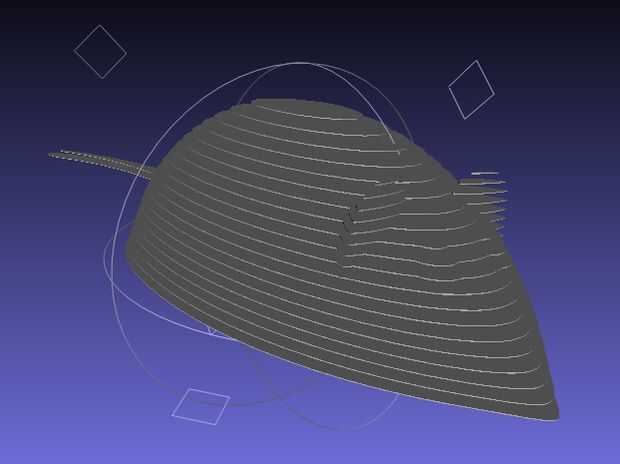

Las opciones restantes estancia predeterminada. Éxito de "aplicar" y luego "cerrar". Puedes escuchar los resultados como se muestra en la última pantalla. Puede cerrar MeshLab ahora.
