Paso 3: Interruptor de aluminio a las plantillas de papel
Luego tuve una inspiración * utilizar papel en lugar de aluminio para mi plantilla. Papel revestido puede venir en el espesor adecuado (primero traté de portada de la revista papel de lustre). Papel se puede recortar con un cuchillo x-acto con razonable precisión. Pero no había manera que podía cortar cada pin de un perfil de 32-pin TQFP en una galería de símbolos.

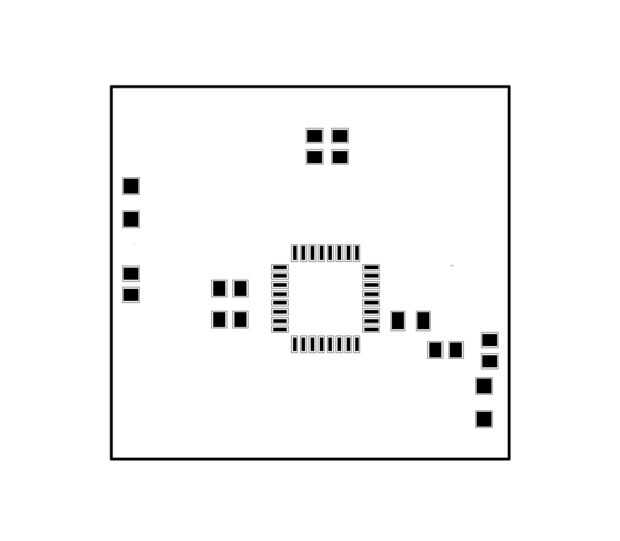

Para entender el problema, encontrar un lápiz mecánico. El lapiz típico es de 0,5 mm de espesor. El tamaño del pin para un paquete de 32-pin TQFP es 0,3 mm. No hay ninguna manera fácil de cortar a mano 32 ranuras más delgado que un lapiz y tienen buen aspecto. El secreto es por qué molestarse.
Puesto que la pasta de soldadura va a fluir y extienda, corte una ranura de tiempo para tomar el lugar de muchas aberturas pequeñas. Funciona pero tienes que hacer ajustes.
* Otros tenían la misma idea antes que yo, http://www.sharebrained.com/2011/01/11/pcb-stencils-on-the-cheap-kinda/.
