Paso 4: Cambiar de en formato EagleCAD a PDF
Cuando hago una plantilla, empiezo con mi archivo en formato EagleCAD para la placa. Desactivar todas las capas excepto la dimensión y tcream. Luego abrir la ventana de reglas de diseño y seleccione la ficha de máscaras. Me puse crema Min a 4mil, 80% y el Max 5 mil. Ayuda a reducir la cantidad de pasta que se aplica a cada pad. Esto minimiza la posibilidad de crear puentes de soldadura sobre los pasadores del espacio estrechamente. (Estas son las mismas reglas que utiliza para plantillas de aluminio).

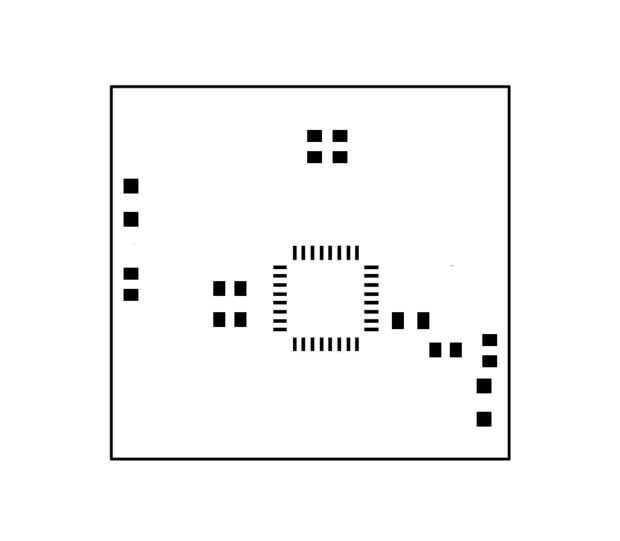

De en formato EagleCAD, imprimir la imagen del tablero como un pdf en una escala de 1 a 1. Esto me permite abrir la imagen y editar cualquier detalle.
La imagen se abre en Gimp o Photoshop. La resolución se establece en al menos 400 puntos por pulgada. La imagen está recortada con aproximadamente 1/2" de espacio alrededor de la plantilla.
