¿Fabricación de PCB con un UV-methode fácil (1 / 9 paso)

Paso 1: ¿Qué necesita?

¿Qué necesitas hacer tu propio PCB?

  1. PC y la impresora: espero que ya los tienes, de lo contrario será caro después de todo. Utilizo un láser.
  2. Transparente se desliza: debe ser inferior a 0,50 €/ hoja.
  3. Tinta china: 2,20 € para 20 ml. Esa cantidad te durará años.
  4. Peros de algodón: 1 € por 250 o así
  5. Toalla de papel: usted será probable tener eso ahí.

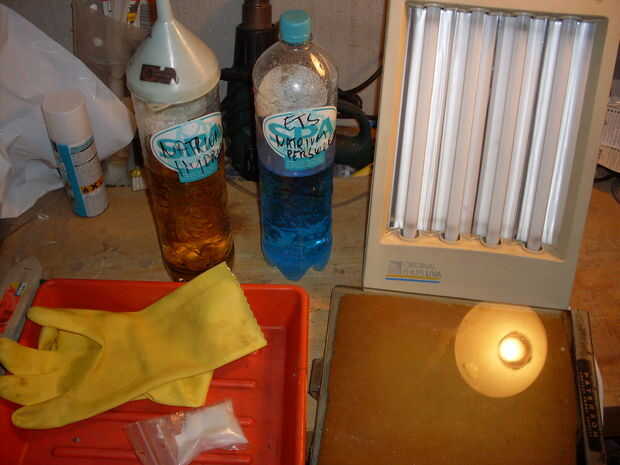

  6. Fuente de luz UV: compré un facial Philips usado tanner por 5 €. Usted puede encontrar esas cosas en todas partes. Muy de moda en los años 80 pero ahora todo el mundo está tratando de deshacerse de ellos.
  7. Placas de PCB sensibles foto: dependiendo de dónde conseguirlos, deberían costar alrededor €2 para un eurotype.
  8. NaOH: hidróxido de sodio. Pagué 1 € por la cantidad necesaria para hacer 10 litros. Usted también puede encontrar como declogger en lo hardwarestore locales.
  9. Na2S2O8: Sodiumpersulfate. Cuesta aproximadamente €3,50 para la cantidad necesaria para hacer 1 litro.
  10. 2 recipientes de plástico o de vidrio: debe ser gratis.
  11. Guantes de goma para protegerse las manos: el tipo que se utiliza para hacer limpieza o los platos. Debe ser alrededor €2.
  12. A photoframe: solo una barata. Asegúrese de que puede llevar a cabo su pcb. Cuesta aprox. 2,50€
  13. Drillbits: 0,8 mm y 1 mm va a estar bien para empezar. Alrededor de 5€.
  14. 2 botellas de 1 L vacío: debe estar libre

Precio total para el kit de principiantes: +-25 € (no mal eh?!)

Opcional:

  • Un drillpress: lo barato
  • greencoating
