Paso 3: Impresión y preparación de la diapositiva transparente.
Una vez haya terminado el diseño de la PCB, necesita imprimir sobre una lámina transparente (tenga en cuenta que solo el circuito, rutas,... debe estar allí y no la componentsymbols).
Usar un láser en su nivel más oscura de la impresión.
Cuando se utiliza un láser, asegúrese de que usted tiene diapositivas que están diseñados para, de lo contrario se derrita dentro de la impresora.

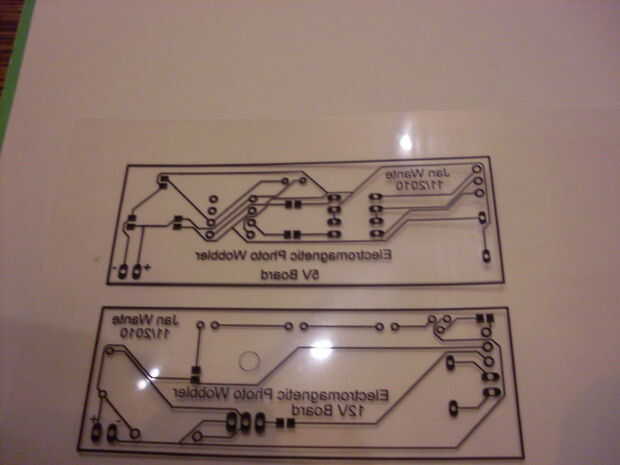

Usted necesita imprimir tu diseño de PCB espejada. Esto tiene que ver con el hecho de que el carro tiene su propio grosor y luz sería capaz de colarse en su diseño si utiliza un positivo. al imprimir un negativo se puede poner con la impresión contra la Junta y se le dará un positivo.
De oscurecimiento

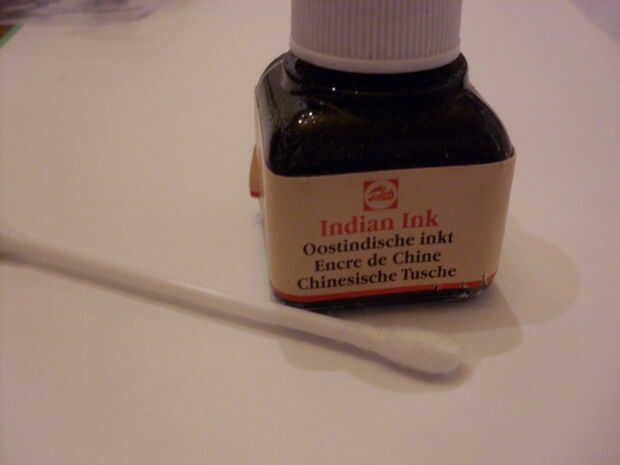

Cuando se mantiene la diapositiva contra una fuente luminosa, te darás cuenta que no es lo suficientemente oscuro. Debe ser muy oscuro para bloquear la luz UV. Hay todo tipo de métodos para oscurecer su impresión. De alojarán sprays, laca para el cabello, pero ninguno de ellos me dieron un resultado más satisfactorio que la tinta china. Es muy fácil de usar y te da la impresión perfecta de negro.

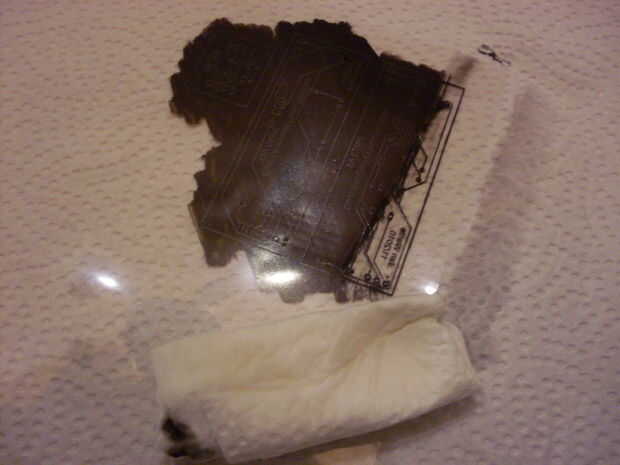

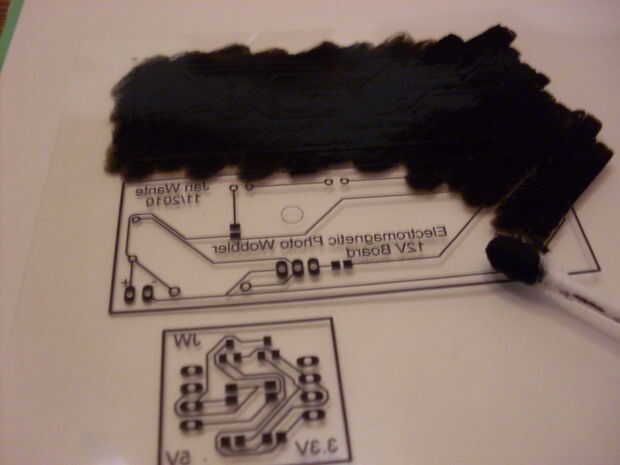

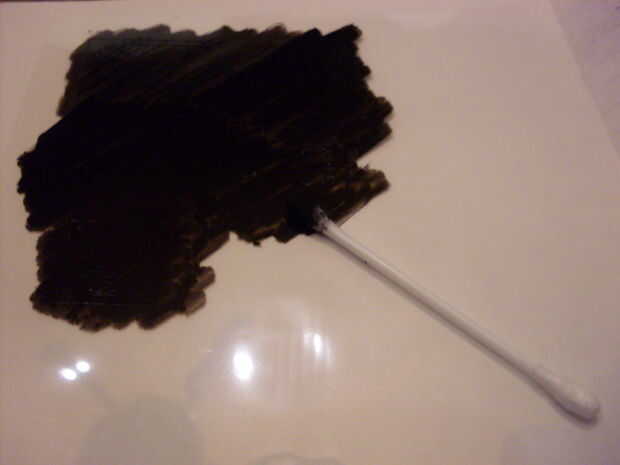

Mojar un algodón pero la tinta china y toda la impresión de una fina capa de tinta. Dejar secar unos 15 minutos. La tinta no debe ser brillante ya cuando se seca. Ahora usted puede limpiarla del exceso de tinta con una toalla de papel húmeda. La tinta si se pega a las piezas negras y limpiarla lejos por todas partes otro. Limpiarla en la misma dirección de los caminos.

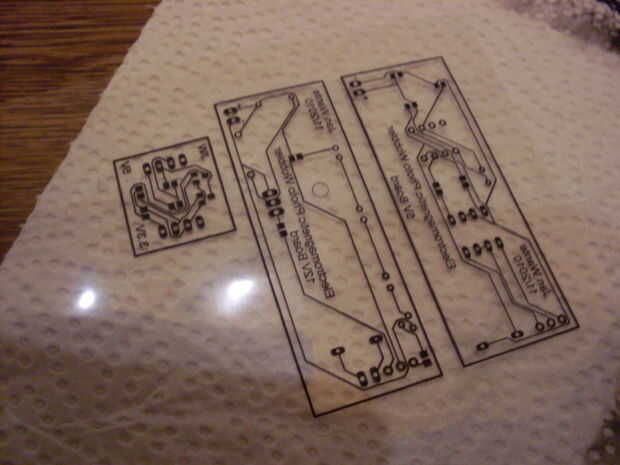

Cuando termine de limpiar, mantener una fuente de luz para comprobar si toda la tinta sobrante se ha ido y si la impresión es bastante oscura. Cortan al tamaño adecuado.

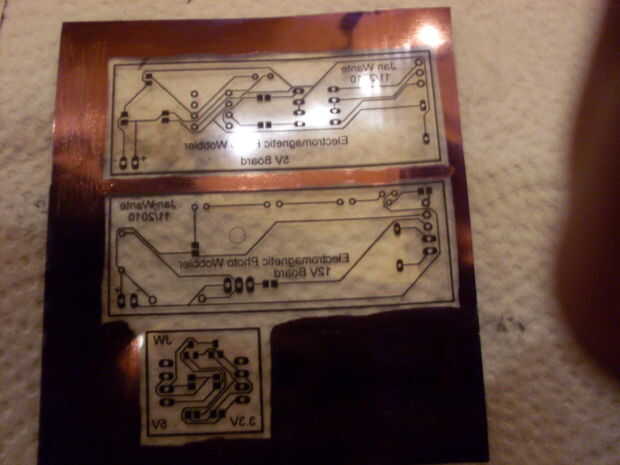

Cuando haga una diapositiva con varias plantillas de diferentes tamaños en, hacer los espacios en blanco negro con un marcador negro. Esto reducirá el tiempo de grabado.
