¿Fabricación de PCB con un UV-methode fácil (4 / 9 paso)

Paso 4: EXPOSICION

Ahora finalmente podemos empezar con el verdadero trabajo: la exposición de rayos UV!

Para esto necesitarás un UV-fuente de luz, algo que mantenga su diseño (aka un pictureframe), una placa fotosensible y por supuesto su diseño. Un contador de tiempo también vendría práctico.

Como fuente de luz, usar un bronceador facial de Philips. Yo he visto segunda mano por 5 € en varias ocasiones. Hay varias buenas instructables sobre cómo convertir a una caja de luz o sobre cómo hacer una caja de luz LED pero realmente no hay necesidad de ella para un firsttimer.

Eliminar la película de protección azul del tablero y colocarla con la disposición en en el marco.

Sólo utilizar luz tenue al hacerlo e intentar evitar fluorecent luces ya que contienen la luz UV.

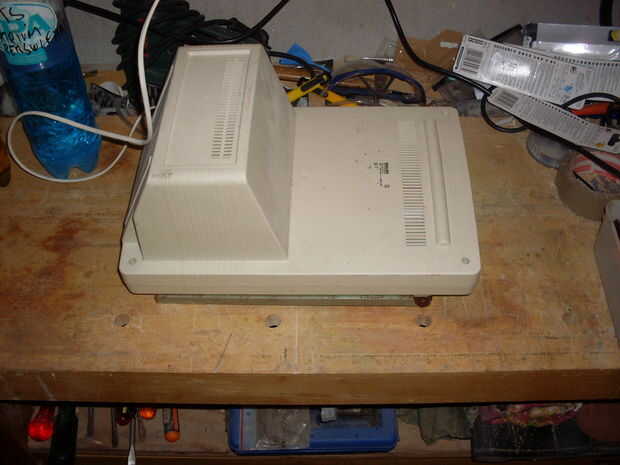

Colocar la fuente luminosa en la parte superior y exponer la impresión a la luz UV.

Exponer a mis juntas de unos 3, 5 minutos, pero depende en forma brillante sus luces son y cuántos años. Lo acabo de probar, es una experiencia de aprendizaje.

No mire directamente a luz UV como, daña los ojos.
