¿Fabricación de PCB con un UV-methode fácil (5 / 9 paso)

Paso 5: desarrollo de

Después de la exposición, la Junta se debe sumergir en la solución de desarrollo inmediatamente.
Esta solución se hace de 10 gr NaOH en 1 L de agua (se puede hacer mucho con un litro de pcb).

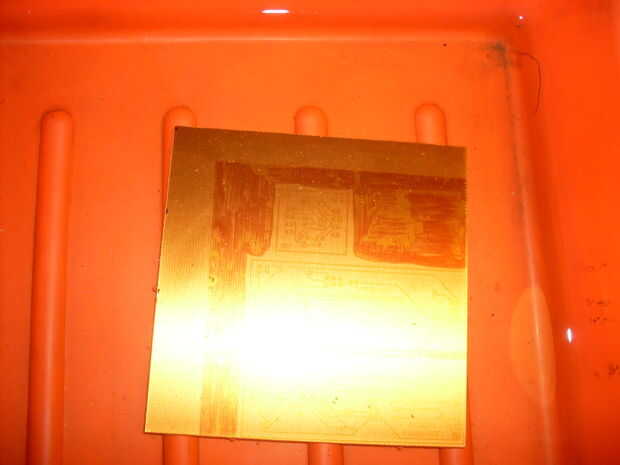

Poner la solución en una bandeja de plástico o vidrio y sumerja el tablero en el durante aproximadamente 1 minuto.

Use guantes para proteger tus gafas de seguridad y piel!

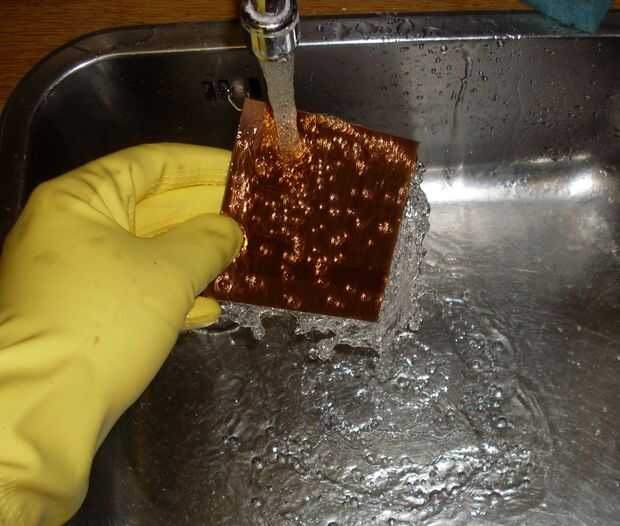

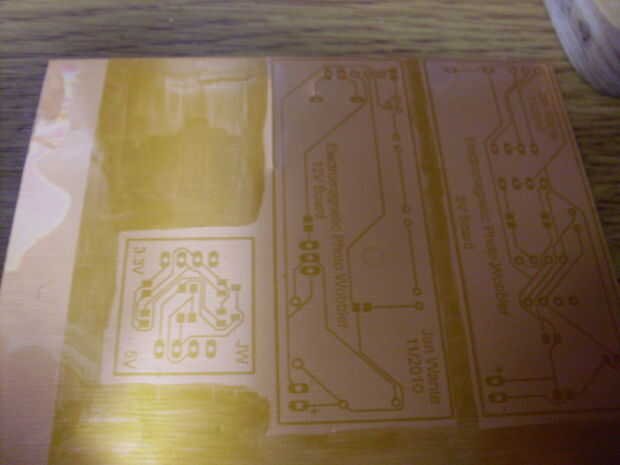

Sacuda la Junta todo un poco y después de un minuto en la solución debe aparecer un débil 'foto' de su diseño. Rápidamente lavar la placa con agua limpia fría para detener el proceso de desarrollo.
