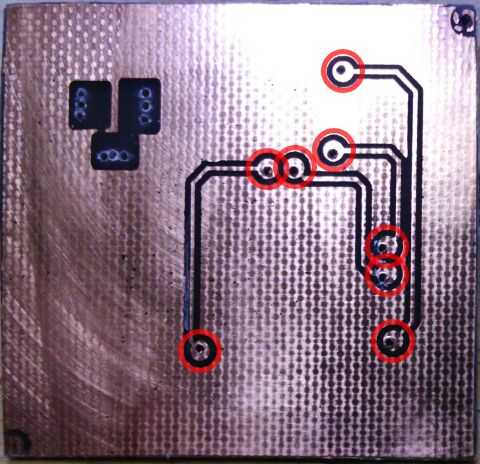

Fabricación de PCB de doble cara con calor Toner papel de transferencia

Bolsa con papel impreso y poner placa de cobre en allí es el método popular para alinear.

El toner transferido sobre papel el de la transferencia del Toner del calor es fácilmente cuando sale rubes unos a otros o ser frotado por la placa de cobre.

Así, haciendo el método de la bolsa no es buen método.

http://neo-Sahara.com/wp/d-sided-PCB

Vea también aquí.

Etiquetas: Pcb, Alinear, Doble cara, Laminador, Via, Toner papel de traspaso térmico
