Fabricación de pcb Express y es muy fácil! (2 / 4 paso)

Paso 2: El diseño

OK, necesitas:

• placa de cobre
• hoja de papel para los diseños de proyectos,
• un lápiz

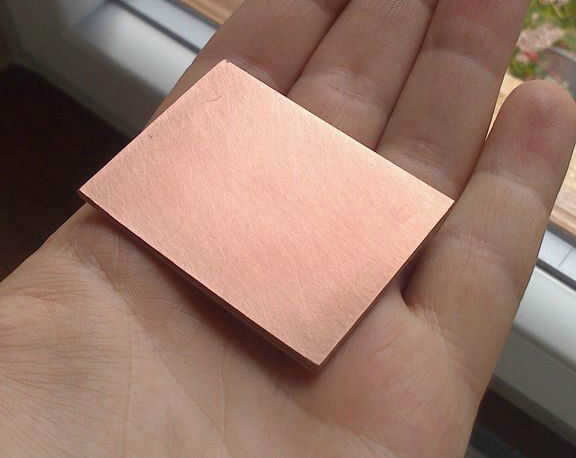

Generalmente suavemente raspe el lado cobre de la placa con papel de lija fino y desengrasar con alcohol.

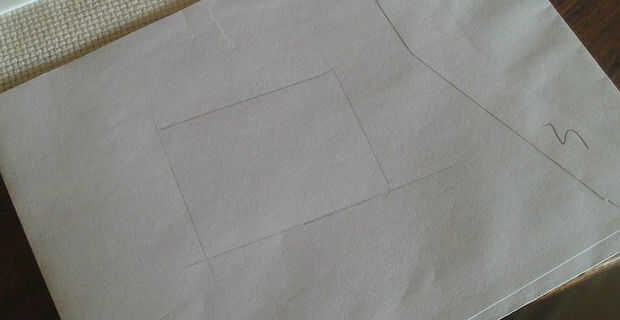

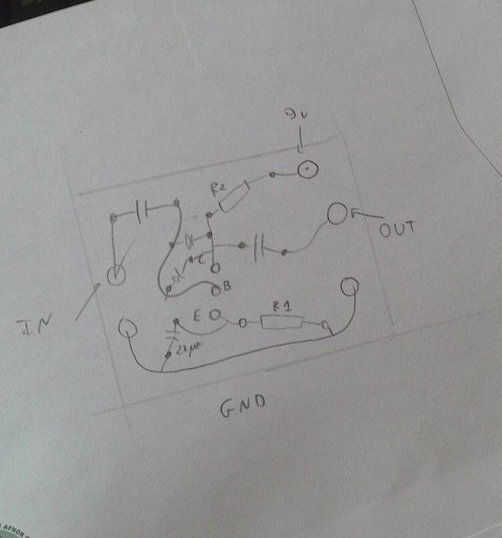

Comenzar dibujando los bordes de la placa de cobre en el papel. Entonces, siguiendo los esquemas, crear las pistas de señal con la mano. Para este pedal, he creado la línea de tierra en la parte inferior, la entrada a la izquierda y la salida a la derecha.

Recuerde que usted dibuja en el lado del cobre, así que ten cuidado para la orientación de piezas. Revisé el pinout de los transistores, la base es el pin central. Utilicé mi experiencia para el tamaño de las piezas (aproximadamente 12 mm para las resistencias, menos para los condensadores)

Si el circuito consiste en un circuito integrado de inmersión o similares, se debe tomar cuidado de la orientación y la ubicación de los cojines! Como dibujo a mano, es difícil crear algo lindo. Un dibujo como este (con un transistor) no es un problema. Si el dibujo es difícil, es mejor no utilizar este método, pero un método clásico de transferencia de toner o similares.

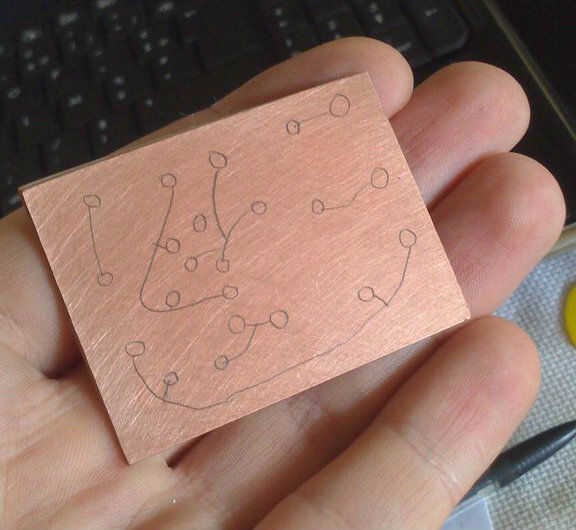

Tan pronto como el dibujo se ve bien en el papel, dibujar en la placa de cobre. Crear círculos pequeños para los cojines de los componentes. Usted debe ser capaz de borrar una línea incorrecta con el dedo.
