Fabricación de PCB fácil (sobre todo) (10 / 11 paso)

Paso 10: Taladrar los agujeros

Esto es un poco complicado, pero se puede hacer sin necesidad de un taladro u otro equipo de lujo. Usar una herramienta dremel con una broca #60. Es el más pequeño que puedo encontrar en la ferretería local. La broca se sujeta en una boquilla, que a su vez se celebra en el mandril de la dremel.

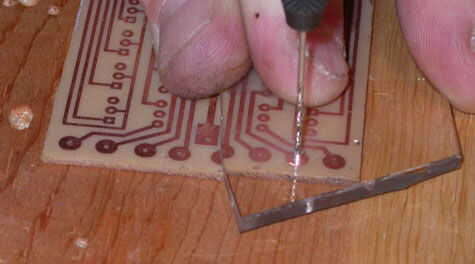

Aquí está mi secreto a un montón de pequeños agujeros de perforación con un taladro de mano: usar un trozo de acrílico como una guía de taladro. Taladre un agujero en el acrílico, luego taladre a través de ese agujero y a través de la Junta. El acrílico claro hace fácil alinear la broca correctamente en el centro de cada almohadilla. Después de una docena de agujeros más o menos, el "agujero" en el acrílico comenzará a "aflojen"--sólo perforar otro agujero y seguir adelante.
