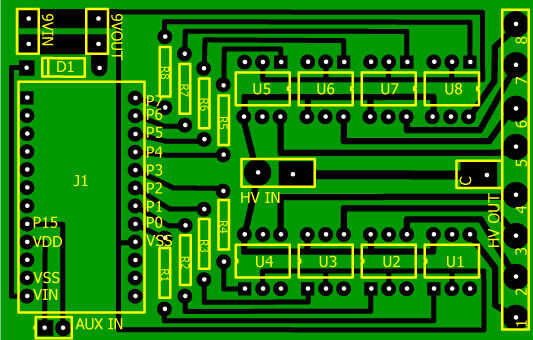

Paso 1: Crear tu diseño

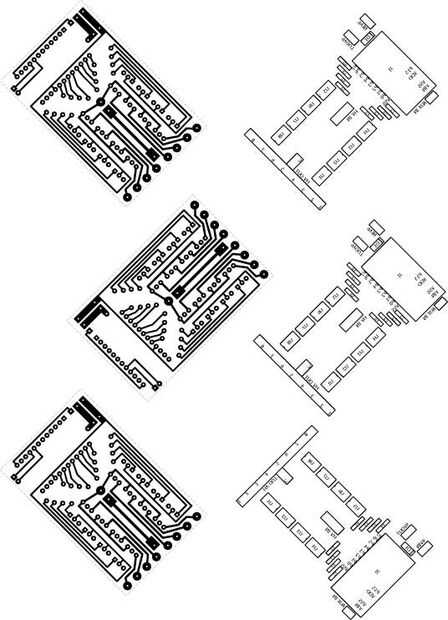

Por desgracia, no puede exportar archivos de p2p en otros formatos. Por lo tanto, imprime el diseño a un PDF y abrir el PDF en Illustrator, que me permitió limpiar y afinar el diseño y separarlo en capas. Esta técnica es para la creación de un solo lado PCB, así que hice dos máscaras: uno para los rastros de cobre y almohadillas, otro para la serigrafía. Usted necesita imprimir una imagen de espejo de sus máscaras--verás porqué pronto, pero porque los rastros van en la parte posterior de la Junta, usted puede imprimirlos normalmente. La máscara de serigrafía debe imprimirse a la inversa.
Utilizar líneas de 2pt para la mayoría de los rastros; sale a unos 0,028".
