Fabricación de perfiles de CAD DWG/DXF archivos (12 / 16 paso)

Paso 12: Analizarlo.

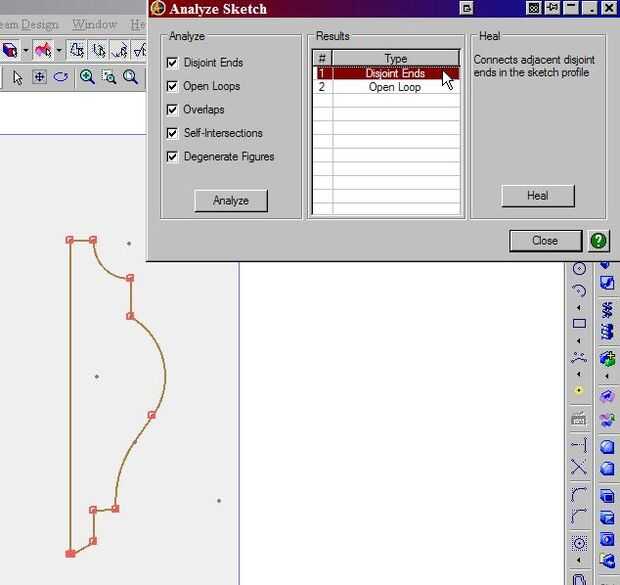

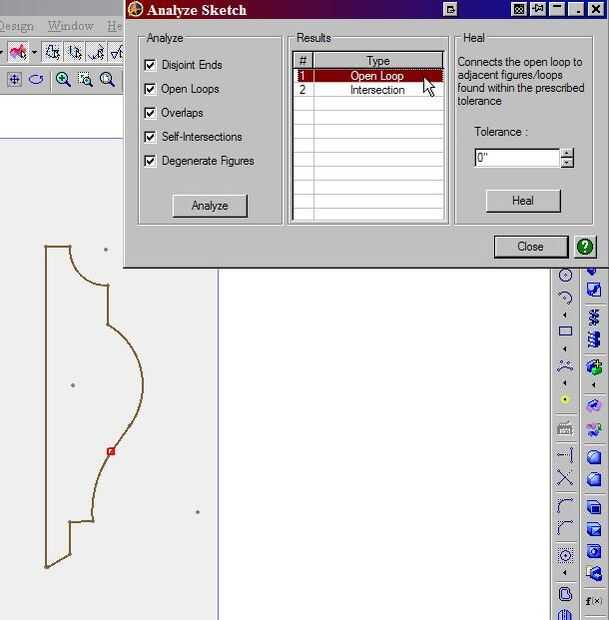

Ahora analizar el bosquejo con Sketch > analizar, para sanar cualquier bucles abiertos debido a la falta de restricciones de punto final por el bosquejo origina de CAD 2D. Curar a otros problemas que son posibles. A veces el botón de Heal no estará activo para un determinado problema enumerado. Primero ocuparse de problemas donde está activo el botón de sanar y volver a estas otras condiciones problemáticas después. A menudo el botón de sanación se activará para esos problemas después de que los demás han sido tratados. Solucionar cualquier problema que la herramienta de análisis no puede resolver automáticamente y entonces los errores de redacción encontrados el archivo de origen. A menudo las curvas no son tangentes, o líneas se solapan de no usar broches de objeto.

Nota: analicé el perfil antes de mantener y dimensionamiento para que pudiera ver cómo el objeto se ajusta no garantizan la posición de extremo como se explica en el paso 9.
