Paso 13: Orientarlo.
![]()

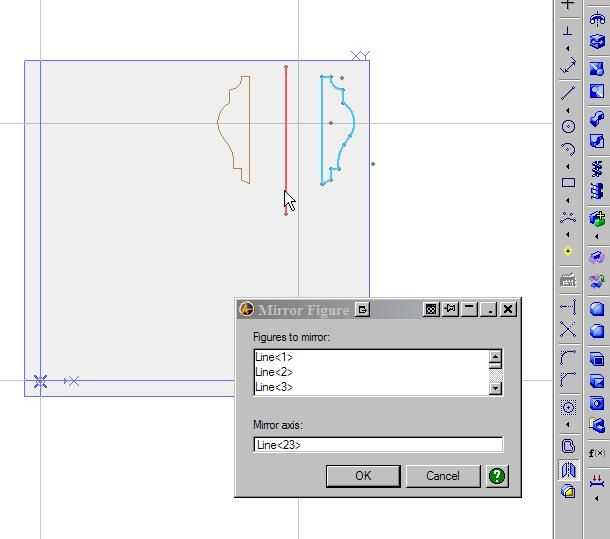

Una vez completamente limitado y acotado, considerar la orientación del perfil para su uso como una característica del catálogo. En general, es mejor seguir siendo constante con la parte delantera del perfil orientado a la izquierda y geometría adecuada orientado hacia la parte superior. Esto creará un perfil que tiene una buena visibilidad en la orientación isométrica cuando inserta en el plano de referencia YZ. Evitar la creación de perfiles de moldura cuando inserta en el plano YZ, donde la orientación isométrica o frente ve a la parte posterior o inferior de la moldura. Usar la rotación, espejo con copia u otras herramientas para cambiar la orientación del perfil moldeado según sea necesario. Habrá algunas circunstancias donde una orientación alternativa también tendrá que ser creado con el fin de utilizar la moldura en la parte posterior e inferior se invierten (establecen en lugar de ponerse de pie). En este caso, usted tendrá que hacer una segunda copia del perfil moldeado y cambiar la orientación para satisfacer el uso previsto. Inténtelo de nuevo mantener la información de perfil orientada a la izquierda y de arriba. Simplemente puede crear 2 orientaciones diferentes desde el principio como perfil y revertir el perfil.
Nota: ahora que el bosquejo está estable y en la orientación que queremos. Ocultar las dimensiones y las limitaciones de distracción alternando entre uno de sus iconos en la barra de herramientas superior. Deje el perfil donde se encuentra. Si la mueves (decir al origen) entonces como una característica del catálogo se insertarán bloqueado al origen. Desea la flexibilidad necesaria para mover la función donde quieras.
