Fabricación de placas de circuito impreso en o cerca de su casa: una descripción comprensiva, casi una guía (2 / 7 paso)

Paso 2: Diseño de los componentes y ruta de las huellas

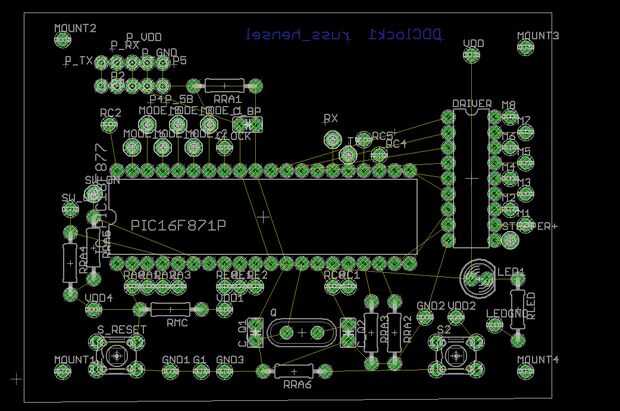

Diseño de los componentes está posicionando los componentes en el tablero y los rastros de enrutamiento es la determinación de la ruta toman las huellas en el circuito.

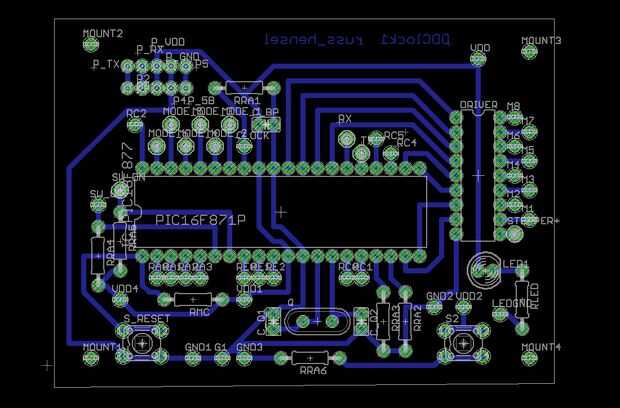

Águila luego apoyará el diseño y conducción de la Junta. Tiene un router automático, pero muchas personas parecen pensar que el enrutamiento manual es el camino a seguir. Otras herramientas tienen características diferentes pero similares.

Enlaces instructivo:

* Gire el águila esquemático en un PCB. --

* Placa de circuito diseño consejos y trucos, consejos y trucos para la colocación de la placa de circuito en Diptrace con este video tutorial.

* Diseñar una placa de circuito, este es un breve tutorial de vídeo sobre diseño de PCB en Diptrace.
