Fabricación de plantillas para la soldadura de pasta en casa

aire caliente/placa/tostadora horno de soldadura con pasta de soldadura son generalmente mucho más fácil que soldar a mano para los circuitos con más de unos pocos componentes SMD. Y un stencil soldadura para colocar con precisión cantidades constantes de soldadura es mucho más fácil que establecen rutas de soldadura con una jeringa y hay mucho menos limpieza de tablero de puentes de soldadura cuando una cantidad más controlada de pasta se aplica.

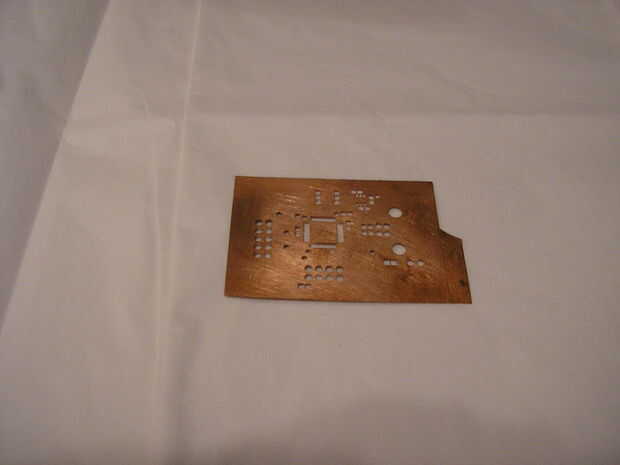

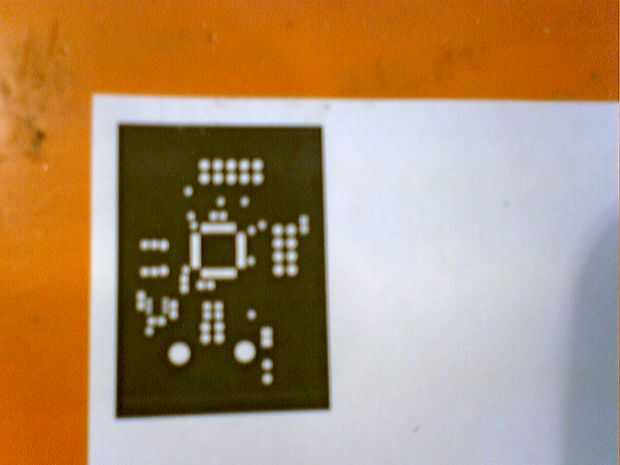

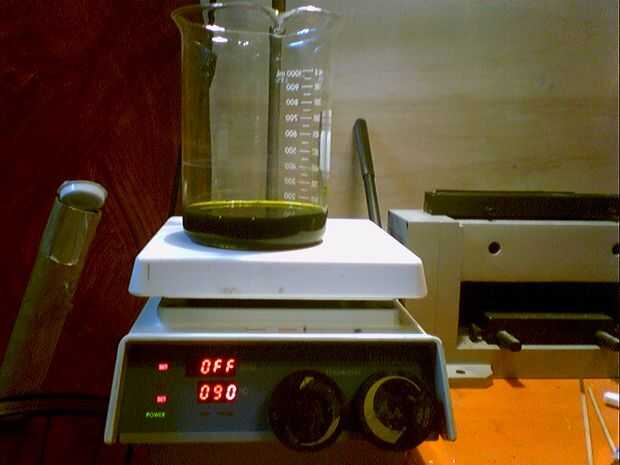

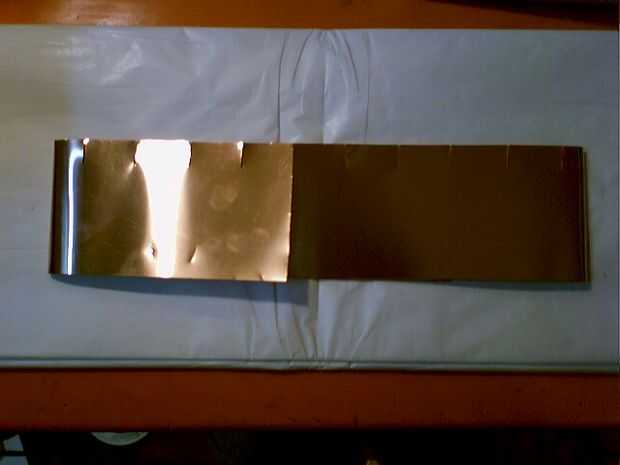

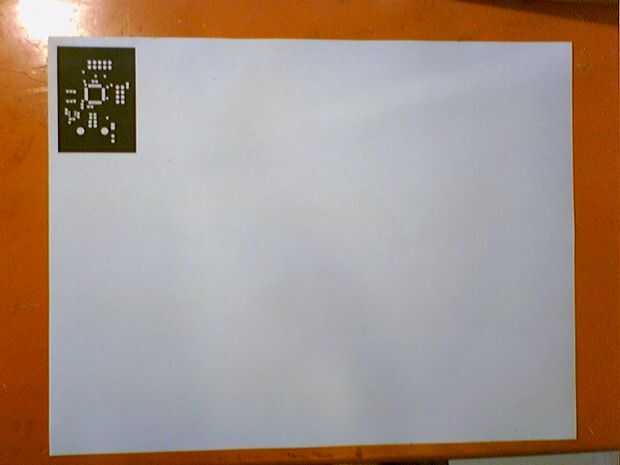

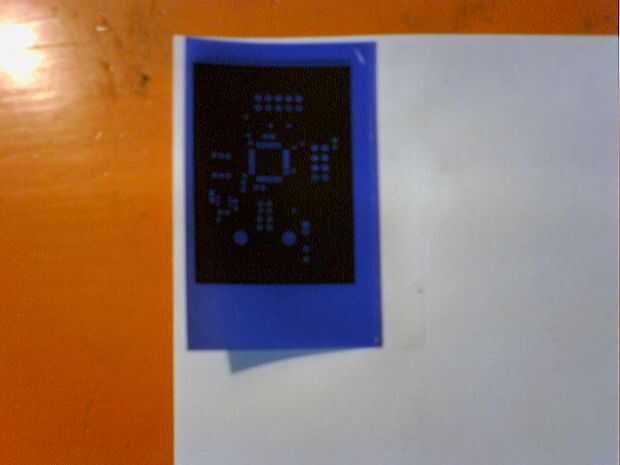

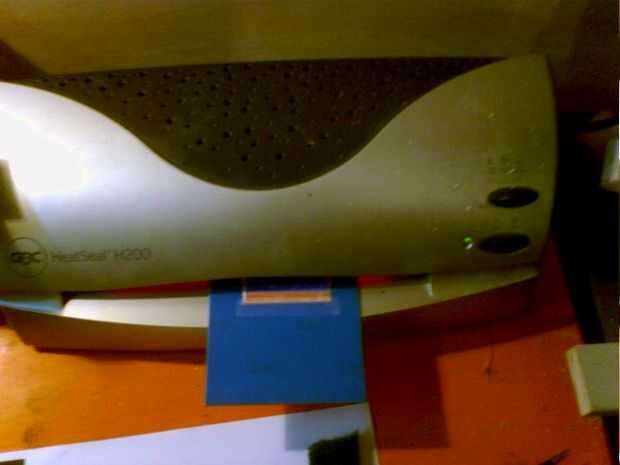

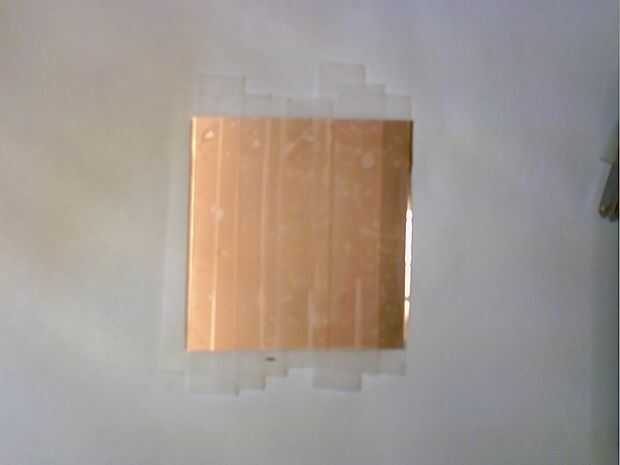

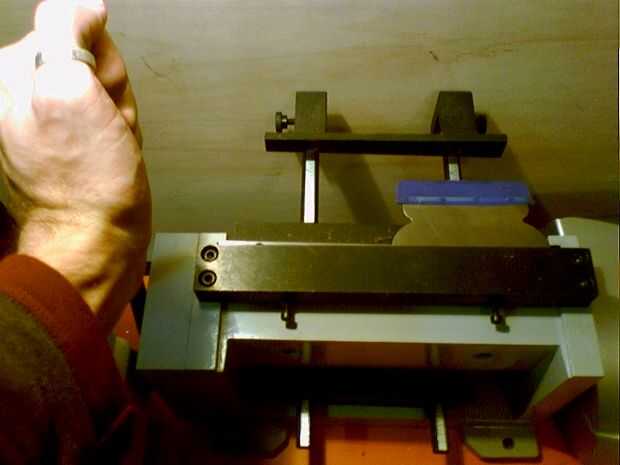

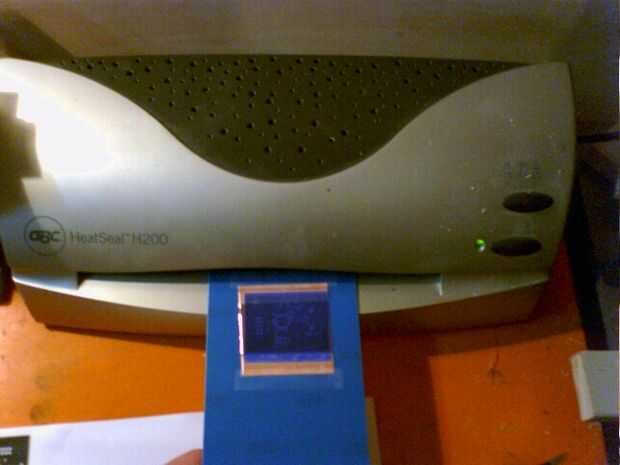

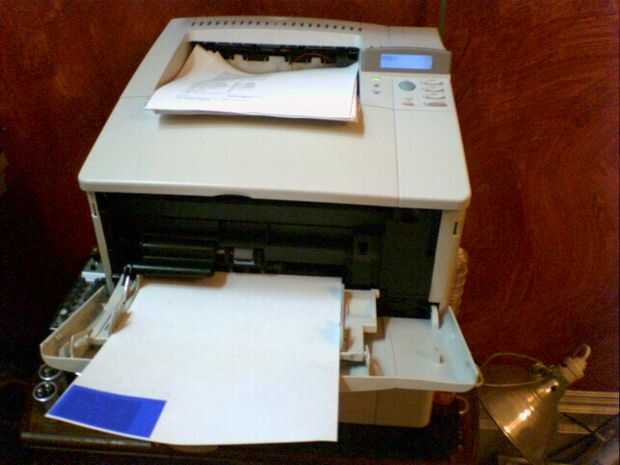

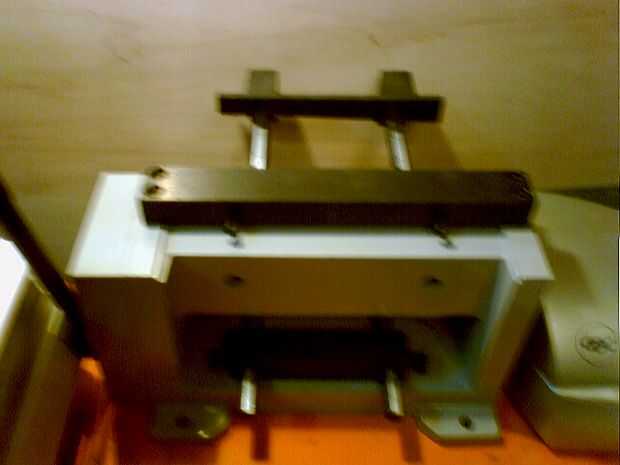

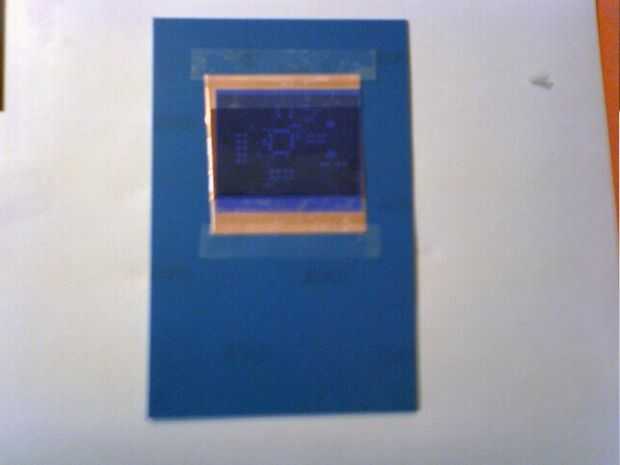

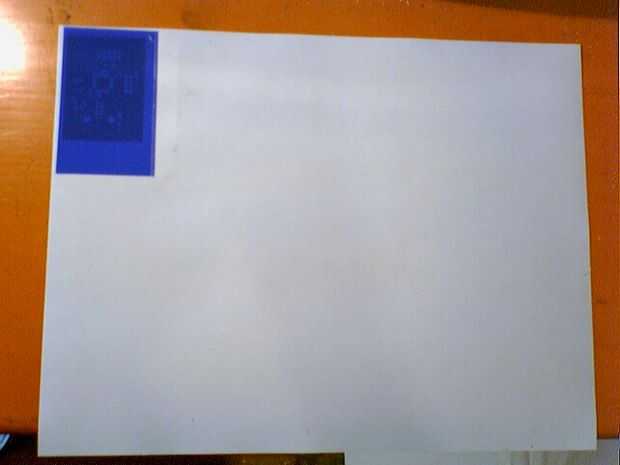

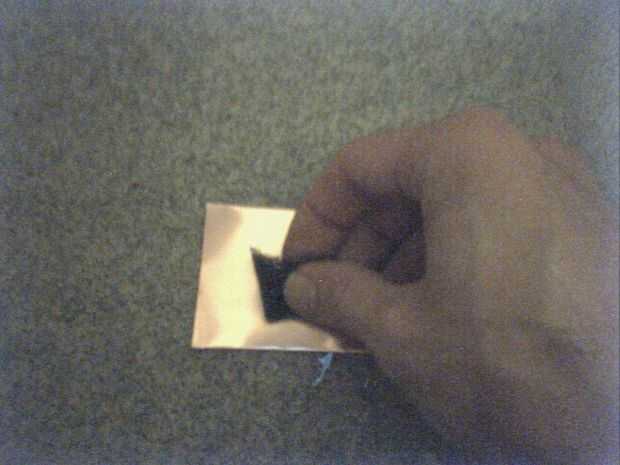

Desafortunadamente para los que prefieren grabar unos proto boards en casa cuando sea posible probar un diseño básico y construcción de tableros de rápido desarrollo, plantillas generalmente cuestan $35 o más y toman unos días para volver. Esta es una manera, usando las mismas herramientas como grabado de placas de circuito, para construir la proto rápido soldadura plantillas. La calidad probablemente no vive hasta el acero inoxidable o de mylar que comprar, pero puede que se sorprenda.

Tenga en cuenta que el mismo método puede utilizarse también para químicamente molino de otros diseños, decoraciones para cajas de joyería, diseños para proyectar con Luxeon, etc. de la sombra, posibilidades son infinitas.

Este método como no elimina el trabajo de limpieza, y estoy seguro que hay mejoras a este método que todo trabajo mucho más fácil, mejor. Espero comentarios de otros sobre cómo mejorar el método.

Disculpas por la falta de cuadros en la parte posterior; para obtener las imágenes aquí que hizo un repaso rápido pero no la aplicación de pasta de grabado/soldadura real. Fotos de mala calidad son debido a tomas de cerca con una cámara de teléfono celular.
