Fabricación digital: Laminación molde de doblado (1 / 4 paso)

Paso 1: Fusión 360: diseñando tu curvatura de doblado de la laminación.

Creando el modelo 3D de su molde

Elegir el software de diseño. He utilizado la fusión 360, gratis a los aficionados.

1. Para el diseño de la curvatura de mi doblada laminación que abrí fusión 360.

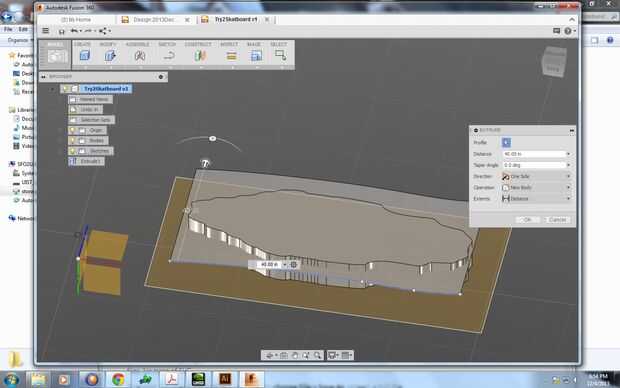

2. Quise utilizar la forma de mi patineta en el molde, así que subí una. SVG diseño en Illustrator en fusión y extrusión del patín de la forma de 5 pulgadas.
   • Insertar > Insertar SVG
   • Modificar > seleccione la forma > elegir la distancia de extrusión.
3. Luego a lo largo de esa forma, he creado un dibujo de una línea curva que representaba mi inclinación deseada en el patín.
   • Crear boceto > crear Spline de la curva deseada.

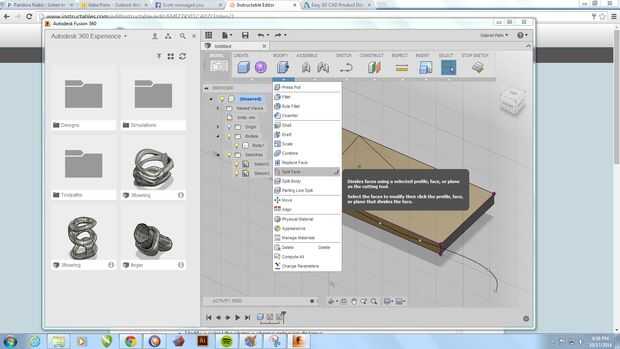

4. A continuación, usé esa línea para dividir el molde de patín por la mitad. Borré la forma superior dejando un modelo de la forma de monopatín con la superficie que representa mi forma de laminación doblado deseado.
   • Modificar > Split Body > seleccione molde cuerpo > seleccione línea de la comba > seleccione la superficie superior y eliminar.
5. Si solamente está preocupado con la creación de laminación doblada, puede omitir la importación. DXF paso y crearemos un rectángulo extruido. Trace su curvatura en el modo de dibujo y utilizar esa línea para dividir el modelo.
6. Nota: Puede ser útil crear un borde alrededor de donde se colocará el material. Esto mantendrá el material en posición cuando se establecen con su madera y asegúrese de que su madera no se mueva y deslice alrededor una vez que se pega para arriba.
7. Ahora exportan su forma como un. STL que podemos crear las rebanadas en el 123D hacen.
   • Haga clic derecho sobre el modelo y seleccione Guardar como. STL.
