Paso 2: Laminación doblada de una forma de cartón
Laminación de doblado
Quería utilizar el cortador láser tanto como sea posible para este proyecto y asi que me hice una forma doblada la laminación de capas apiladas de cartón. Usted puede seguir este proceso con más detalle en mi fabricación Digital: Bent laminación Instructable.
Pasos:

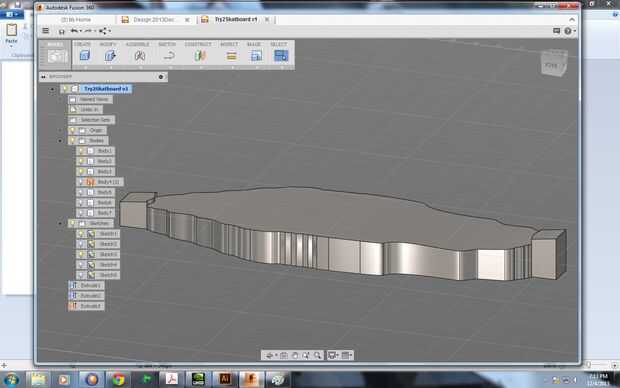

- Teniendo el contorno de la Junta en fusión 360, extrusión de esta forma para crear un modelo 3d.
- Luego utilicé una línea curva para cortar la forma que quería la Junta a tomar.
- A continuación, exportan el modelo como un. STL e importado a make 123D.
- He introducido la configuración para el grueso de la cartulina acanalada y había cortado verticalmente el modelo.

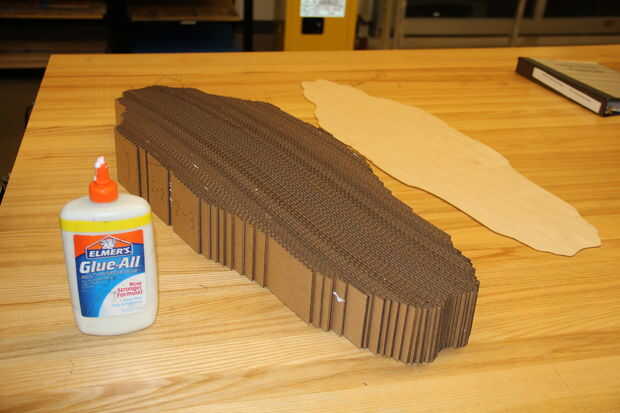

- A continuación Laser cortan y pegan las piezas.
- Ahora tienes una forma de curvatura de la forma con la aspiradora en su tablero.
Tip : Si está utilizando cartón corrugado, es importante que corte el modelo vertical y no horizontal en 123D. Las rebanadas verticales forman un modelo más fuerte que rodajas horizontales. La primera tabla que hice tenía rodajas horizontales (porque es más fácil de montar). Sin embargo, este modelo aplastado, que dramáticamente reduce la curvatura y la flexión de mi tabla.
