Fabricante del smoothie con pedal (9 / 10 paso)

Paso 9: Haga una abrazadera para la licuadora

Ahora que las piezas principales se construyen entonces lo último es hacer una especie de pinza para sujetarlo a una mesa. Hay un montón de maneras de hacer esto, hemos construido máquinas que permanentemente están atornilladas sobre mesas y que la abrazadera a una tabla. Cómo hacer depende de usted, pero aquí están los planes de la abrazadera de mesa para su información.

Utilizamos un trozo de aluminio de ángulo de 50x50mm para celebrar una antigua máquina de batido. El conjunto se sujeta a una mesa usando una abrazadera de una viejo 'óptica' tipo bebidas abrazadera. Esto hace la unidad portátil puede ser aparejado para arriba en cualquier lugar.

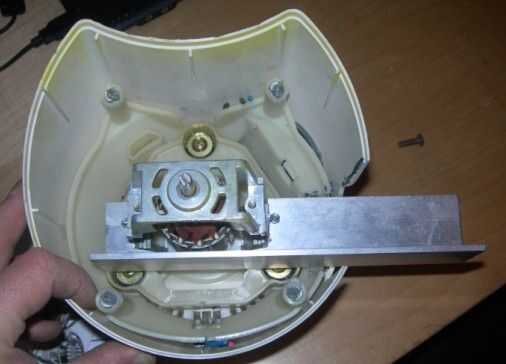

La foto muestra que se ha cortado un pedazo de ángulo de aluminio para que se ajuste alrededor del motor.

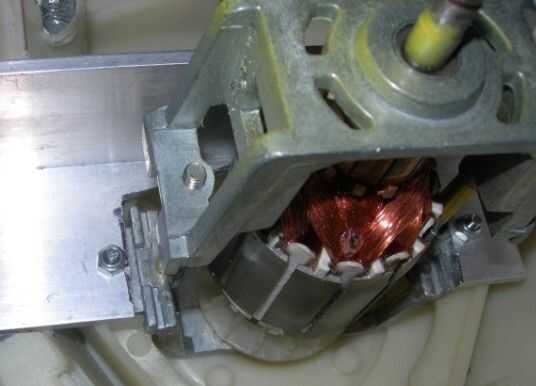

El motor está atornillado el soporte de aluminio y la carcasa de plástico de la máquina de batidos. La cubierta de plástico debe cortarse usando una herramienta de corte tipo 'Dremel', para que el aluminio del ángulo se extiende fuera de la vivienda, como se muestra arriba.
Perno con tornillos de 4mm y utilizar tuercas de seguridad para que no se deshagan con la vibración.

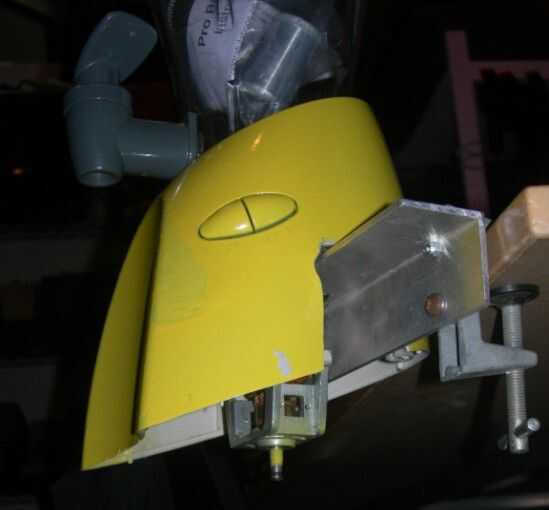

En el otro extremo de la abrazadera de aluminio atornillada a una pinza. Haga dos agujeros en el ángulo de aluminio y la abrazadera. Usar corta pernos y tuercas para perno juntos, como se muestra aquí.
