: Fabricante el portátil Reconfigurable funcionan estación para todos los fabricantes (17 / 27 paso)

Paso 17: Construcción de la luz

La luz puede ser un poco de un proceso confuso porque vas a ser cambiar hacia adelante y hacia atrás entre las distintas partes de la luz del brazo para asegurarse de que todo encaja perfectamente.  Aquí están las principales cosas que necesita saber antes de empezar.

• La luz consigue montada sobre brazo de luz #3 (22" un largo).
• Luz brazo #3 es un canal poco profundo corte en un extremo para aceptar el cable de la luz.
• Luz brazo #2 (26" de largo) se cortan y vuelto a montar para que haya un agujero de forma rectangular en el centro.  (Este agujero es donde se apaga la luz cuando todo se dobla para arriba).
• Una vez que se cortan y reensamblados luz luz brazo #2 brazo #1 (3.5") consigue pegado a uno de los extremos de la misma.

Bueno, con todo esto de aquí va.

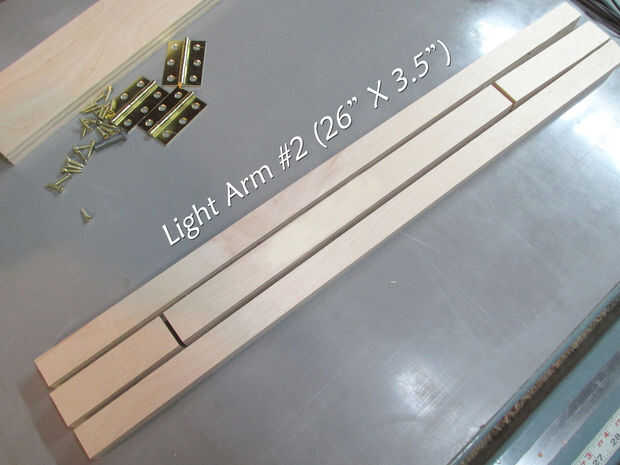

1. El primer paso en la construcción de la luz es cortar aparte luz brazo #2.  Comienza por cortar una tira ancha de 1" de cada uno de los lados largos para que tengas dos tiras largas de 1" X 26".  Esto le dejará con una sección central que es cerca de 1.5" de ancho y 26" de largo.
2. Ahora toma esa sección media y cortar aparte para que tenga una pieza que es de aproximadamente 4" de largo y otra pieza que es aproximadamente de 8" de largo.  Con esas dos piezas cortadas le pueden agregar lo que queda a su recipiente de desecho.

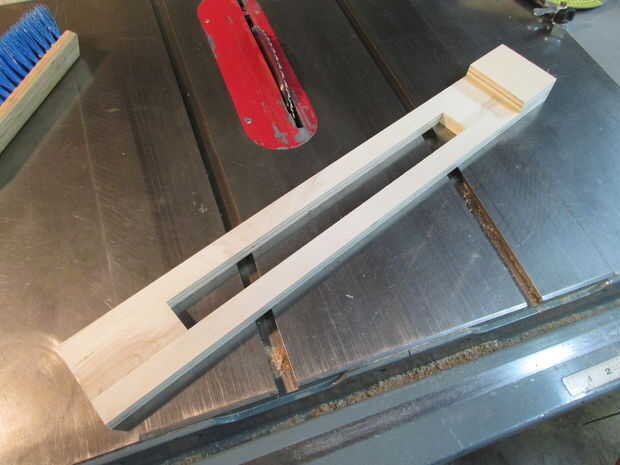

3. Piezas de pegamento los cuatro ahora que acaba de realizar como se muestra en la imagen para volver a montar la luz brazo "2.
4. brazo ligero pegamento #1 hasta el final de luz brazo #2 donde usaste el 8" pieza de largo medio.

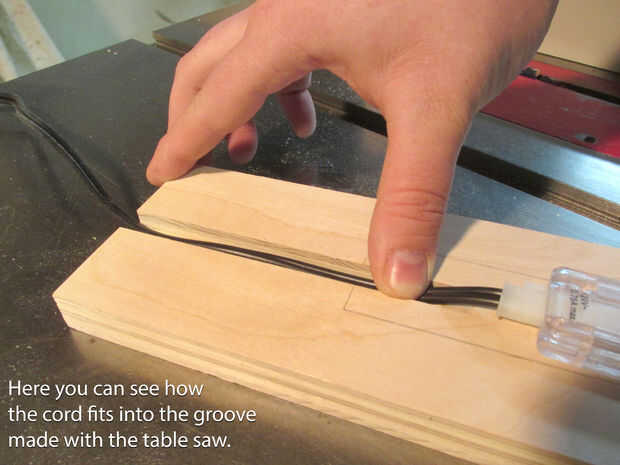

5. Mientras que las otras piezas se están secando, tomar luz brazo #3 y corte una ranura 1/4 ancha que es sobre 1/4 profundidad en medio de ella.  Tenga en cuenta que esta ranura no se extiende a través de toda la longitud de la Junta; en cambio sólo llega unos 5 o 6 pulgadas. Esto se hace ejecutando que el tablero sobre la mesa la hoja de sierra y parar después de que ha cortado más o menos 5 pulgadas en (consulta el cuadro para ver lo que me refiero).  Después de que usted ha hecho una reducción la Junta fuera de la hoja, más su cerco sobre ligeramente y hace otro paso para aumentar el ancho de la brecha, para asegurarse de que todos mis recortes terminaron en el mismo lugar que utiliza un bloque de tope con abrazadera a la cerca, una vez más, echa un vistazo la fotografía para ver lo que quiero decir.

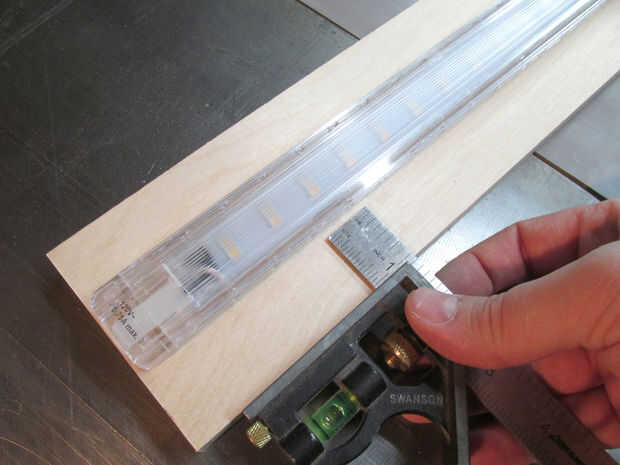

6. A continuación, instalar la luz en el brazo de luz #3 para que quede centrado y que cabe en el área abierta creada en luz brazo #2.  Recuerda instalar la luz para que el cable está en el lado con la ranura.
7. Ahora uso una de 2" de la bisagra para unir el extremo del brazo ligero tres que está rebajado hasta el final de la luz brazo #2 que no está pegado al brazo de la luz #1. Sugerencia: Asegúrese que el cable es en la ranura en el brazo de la luz #3 antes de atornillar la bisagra en su lugar, de lo contrario que usted tendrá que quitar la bisagra para instalar el cable.

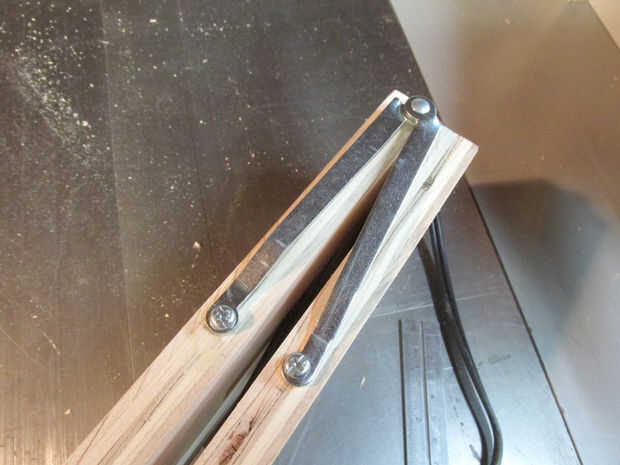

8. Buen trabajo hasta ahora, con todas las piezas de luz brazo conexión sólo lo izquierda es fijar el soporte para la tapa a un lado de la Asamblea.  Este apoyo será lo que tiene la luz cuando está en la posición abierta (como la bisagra que sostiene las piernas de una escalera de mano aparte).

Ojala que no era duro seguir, es en realidad un proceso bastante simple pero con todo eso que se habla de armas ligeras puede sonar un poco confuso.

Con el montaje de la luz construido, el siguiente paso es conectar a la estación de fabricante, continúe con el paso 18 para aprender a hacerlo.
