Paso 1: Diseño de CAD
Ya medallas olímpicas están diseñados por el anfitrión, que quería hacer medallas que reflejaban quienes somos en Instructables. Utilizando los estándares de producción del Comité Olímpico Internacional como punto de partida, comenzó a colocar mi diseño en software CAD.
Quería que algunos de los elementos de la tradicional medalla como la forma redonda y los valores de oro y plata, pero también quería incorporar cosas que evocan nuestra comunidad maker. Decidí incorporar un diseño de engranajes, para reflejar nuestros colectivo engranajes girando, el Instructables Robot y el tenerlo cortado por láser.

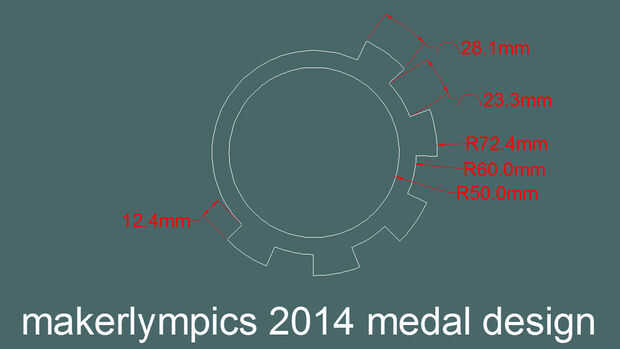

Empecé por crear un modelo de base de un círculo de diámetro de 120mm y había creado un desplazamiento interno de 10mm. Hice los engranajes de mi haciendo un círculo externo de compensar y luego poner un conjunto de radiales, recorte las secciones para formar una forma áspera del engranaje. He elegido a los engranajes solamente en una porción de la medalla.
Esta era la forma básica que se utilizaría para las medallas. Guarda el dibujo como un archivo DWG e importarlo en Corel Draw al laser corte junto con el texto y el Robot.
