Fabricante medallas de los Juegos Olímpicos (3 / 8 paso)

Paso 3: activar el láser

Todo en capas en Corel haciendo el corte fáciles de manejar. Para estas medallas he utilizado dos tipos de 1/4" madera contrachapada (una luz y una madera oscura) y dos tipos de acrílico (amarillo transparente y espejeada plata). Usted necesitará el acrílico espejado de la máscara por lo que el láser no rebotan en la superficie reflectante y dispararte en los globos oculares.

Abajo se encuentra el proceso en el orden de grabado y corte. Utilicé un cortador del laser Epilog 75W.

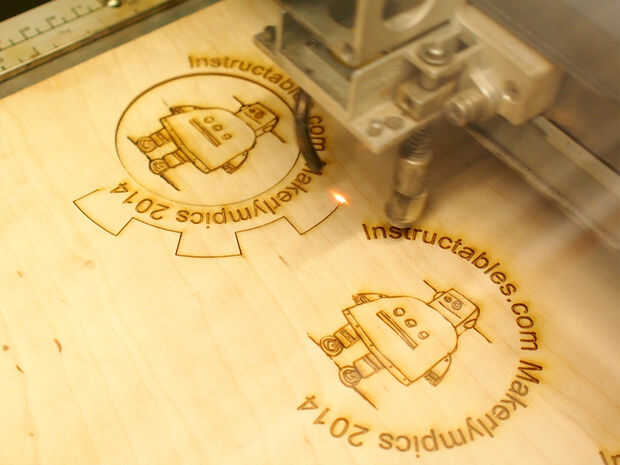

• primer paso - raster grabado de medallas (velocidad: 50 / potencia: 50):
  • 1/4" madera contrachapada del abedul:
    • "Instructables Makerlympics 2014"
    • Imagen de Instructables Robot

-NO MOVER PIEZA DE MADERA EN LA CAMA LÁSER

• segundo paso - vector corte por medallas (poder: 40, velocidad: 30, frecuencia: 500):
  • mismo 1/4" madera contrachapada del abedul:
    • Esbozo de la robusteza de Instructables
    • a contorno de la medalla

-Saque cortado y grabado material de cama láser y apartar

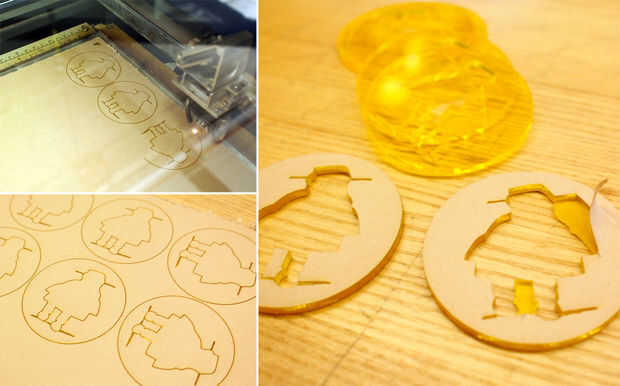

• tercer paso - vector corta inserciones para medallas (poder: 40, velocidad: 30, frecuencia: 500):
  • 1/4" acrílico
    • Esbozo de la robusteza
    • círculo interno

-eliminar cortar acrílico de cama láser y dejar de lado

• cuarto paso - vector corte por medallas (poder: 40, velocidad: 30, frecuencia: 500):
  • 1/4" madera contrachapada del abedul:
    • a contorno de la medalla

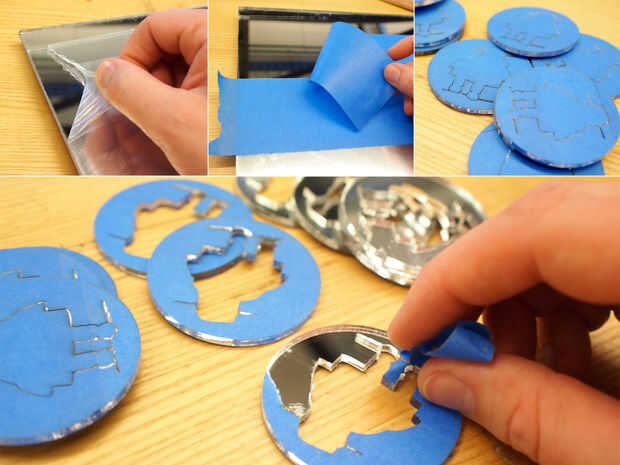

Después de que las piezas han sido grabadas y cortadas puede quitar cualquiera de la película y el enmascarar protector de acrílico.

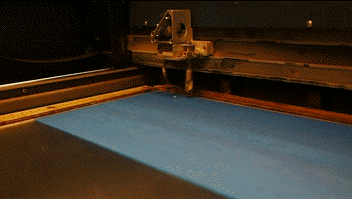

Vista desde dentro de corte láser, corte espejo acylic
